安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR AI设备 | 1 | MDVR 232 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| AI提醒器 | 1 | 常用接线工具 | n |
必要说明
- AI提醒器是在MDVR AI设备触发AI报警联动使用，所以设备本身要支持AI功能和配置相关参数来触发报警。
- 出货一般会把MDVR 232 线束做好4PIN头直接插入使用
- 相关文档链接：固件下载/ 升级指南/ AI配置
型号对应配置参数表
| 型号 | 串口索引 | 串口功能 | 协议类型 | 波特率 |
|---|---|---|---|---|
| MX-AITXQ-02-V1.0 | RS232 | KWatch | Type4 | 57600 |

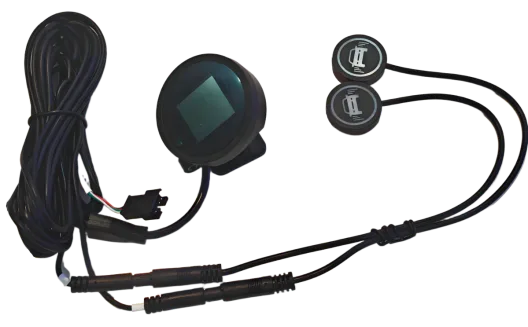

实物图： AI提醒器实物图

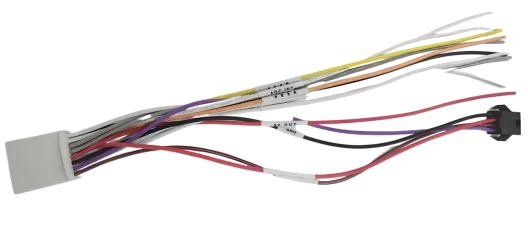

MDVR IO尾线实物图
操作步骤
一、设备菜单配置
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS232、串口功能KWatch、协议类型Type4、波特率57600，确认保存重启设备生效。
二、报警器测试
重启后触发任意一项AI报警即可联动AI提醒器报警，报警功能开启使用参考 例如触发MDVR AI前车碰撞、车道偏移、BSD报警AI提醒器会有相应的图标显示
三、安装注意
左右人形区分方法
左人形贴有易碎标签，右人形未贴标签

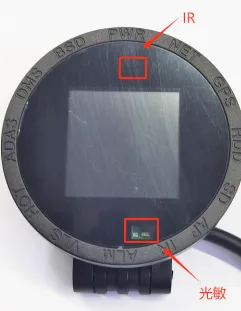

** IR与光敏传感器位置**
IR接收器设备正面上方，用于接收遥控信号；光敏传感器设备正面下方，用于环境光检测

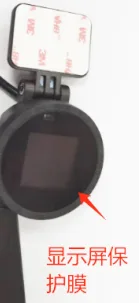

显示屏保护
AI提醒器显示屏贴有保护膜，使用前请勿撕除，以防刮伤屏幕。
四、自检模式测试
自检模式进入方法
将遥控器对准设备的IR接收位置
按遥控器 MUTE键 进入自检模式
系统将遍历显示报警图片及左右人形提示器
自检验证标准
| 检查项 | 正常状态 |
|---|---|
| 报警图片显示 | 依次正常显示 |
| 左人形提示器 | 先亮（贴易碎标签侧） |
| 右人形提示器 | 后亮（未贴标签侧） |
退出自检
再次按遥控器 MUTE键 退出自检模式，返回正常工作状态。
五、常见问题排查
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 自检时左右人形不亮 | 连接线松动 | 检查线束对插是否牢固 |
| 显示屏无显示 | 保护膜遮挡或硬件故障 | 检查保护膜，确认供电正常 |
| AI识别不灵敏 | 人脸库未导入或阈值设置不当 | 重新导入人脸照片，调整灵敏度 |
| 串口通信失败 | 波特率不匹配 | 确认主机和提醒器波特率一致 |
