前提条件：

  • 设备和电脑在同一个局域网段下，电脑能ping通设备本地IP地址
  • 或设备带WiFi模块切换成AP模式，电脑连接AP热点访问192.168.42.100地址

说明

  • MDVR内置WEB系统能够提供设备运行部分业务的信息数据，包括：定位、无线拨号、WIFI、CMS平台、存储介质、IO、版本、ACC状态、CMSV6平台、AI模块各模块的业务实时状态数据；
  • 适配机型，除了M15Hv之外，所有MDVR均有内置WEB系统；
  • 网络连接方式：可以通过电脑连接设备设备AP热点、车载设备通过有线网络或者设备WIFI接WIFI 路由器，电脑或者手机确保和车载设备在同一个局域网内；
  • 网络连接工具：可以通过电脑或者手机的浏览器输入设备的网络IP或者使用手机连接设备热点后利用CMSV6 APP软件，发现设备，点击配置进入设备WEB界面；
  • 设备的出厂缺省有线网络IP地址是: 192.168.43.253， 热点AP的IP是： 192.168.42.100；访问的电脑和设备请确保在同一个局域网段，你可以在电脑端增加和设备的同一个网段或者修改设备的有线网络和电脑同一个网段，这样确保网络链路是通的；
  • 车载MDVR的有线网口一般为航空头接口，所以连接局域网请使用有线网络转换连接线连接，即航空头转RJ45转接线；
  • WEB内数据不会自动实时刷新数据，需要手动点解浏览器刷新页面。

操作步骤：

  1. 打开电脑游览器输入设备本地网络IP地址或AP热点地址来到WEB登入界面，填入登入密码"Adm_123" 点击"登入" ，设备本地网络IP地址查看参考”功能使用”>>>”网络功能”文章介绍 操作步骤：

  2. 在登陆页面输入用户名和密码进入设置页面，默认用户名：admin，默认密码：Adm_123 操作步骤： 操作步骤：

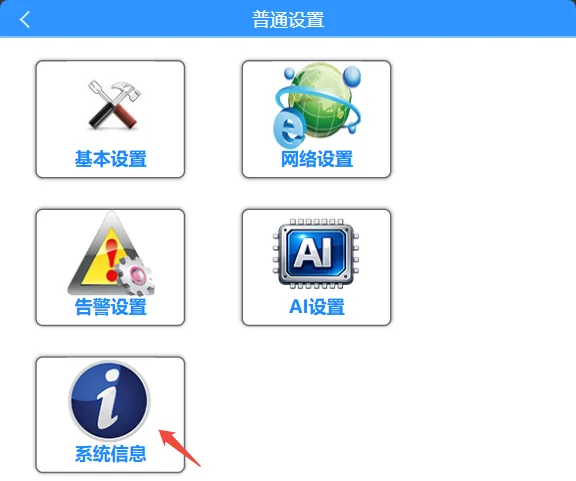

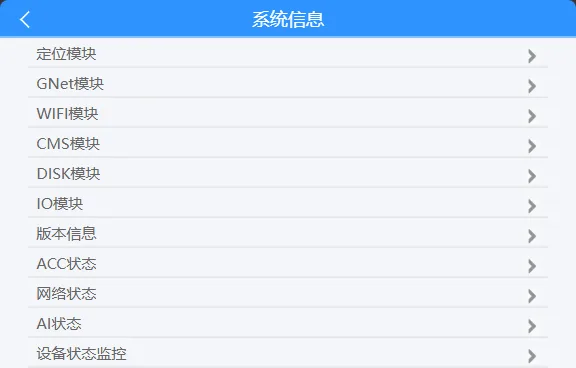

  3. 在设置页面点击 普通设置>>系统信息进入系统信息界面 操作步骤： 操作步骤：

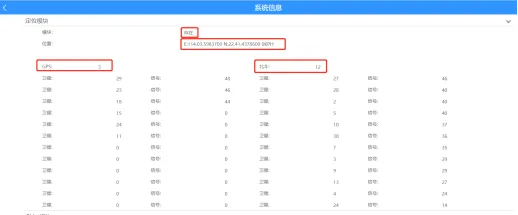

  4. 点击 定位模块栏 可以查看当前GPS的卫星信息，包括GPS模块状态，定位后的定位经纬度数据，以及当前GPS卫星和北斗卫星的搜星数据。 操作步骤：

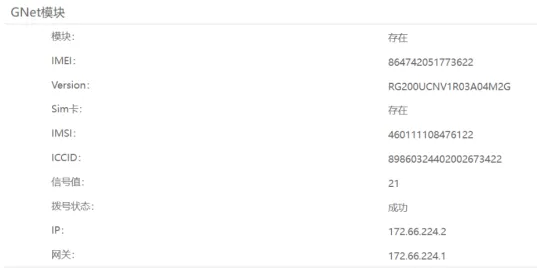

  5. 点击 GNet模块栏 可以查看显示当前SIM卡拨号的实时状态数据，包括模块的IMEI、版本、SIM卡的IMSI和ICCID号，如果拨号成功后，会显示获取的IP地址和网关以及当前的信号值。 操作步骤：

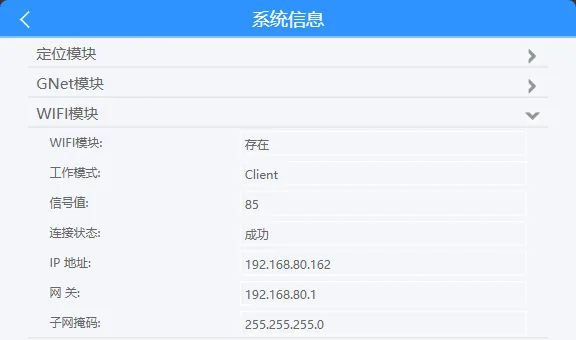

  6. 点击 WIFI模块栏 可以查看显示当前WIFI模块的工作状态，包括工作模式、信号值，以及拨号是否成功。 操作步骤：

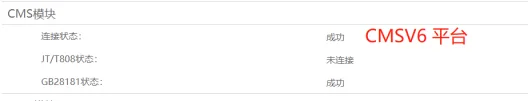

  7. 点击 CMS模块栏 可以查看显示几个平台的注册连接状态，包括CMSV7、808/1078平台、国标GB28181平台。 操作步骤：

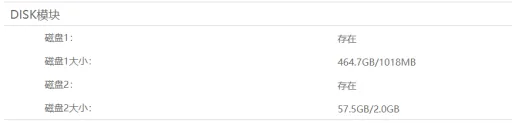

  8. 点击 DISK模块栏 可以查看显示当前设备里面插入的磁盘信息，比如加载是否成功，磁盘大小，磁盘大小前面是第一个分区大小，后面是第二个分区的大小。 操作步骤：

  9. 点击 IO模块栏 显示当前设备尾线Sensor Input的状态，如果是高电平显示 H，低电平显示 L。 操作步骤：

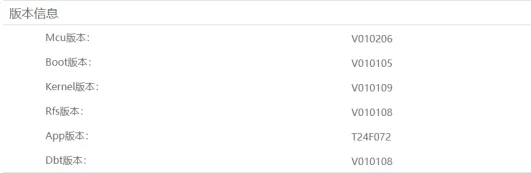

  10. 点击 版本信息栏 显示当前设备里面的各固件程序版本信息 操作步骤：

  11. 点击 ACC状态栏 显示当前设备的ACC状态和加密芯片的认证结果。 操作步骤：

  12. 点击 网络状态栏 显示CMSV7的连接信息，包括平台IP、设备ID，是否注册成功。 操作步骤：

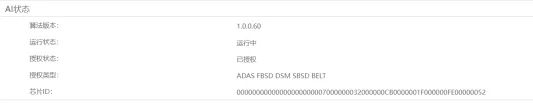

  13. 点击 AI状态栏 显示AI机型的当前运行状态，包括算法库版本号、AI模块运行是否正常、授权类型，以及芯片的ID号。 操作步骤：

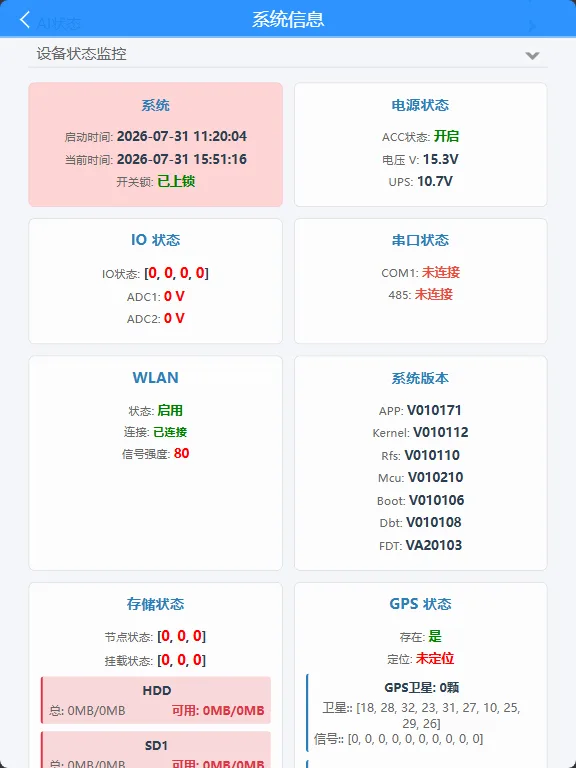

  14. 点击设备状态监控 系统会进入测试模式 可以集中查看各个模块当前状态 操作步骤：
