前提条件：
- 设备和电脑在同一个局域网段下，电脑能ping通设备本地IP地址
- 或设备带WiFi模块切换成AP模式，电脑连接AP热点访问192.168.42.100地址
- 设备已经是出货状态（AI已授权、算法已导入）
流程图
实物图
操作步骤：
1.摄像头安装
1.1 以车辆中心轴线为中心，在雨刮器上方水平线和中轴线的交点处为设备最佳安装位置（注意不要被雨刮器遮挡），可借助卷尺确定中轴线位置，水平仪确定水平线位置，如下图：
1.2 把挡风玻璃内表面擦拭干净后，把摄像头3M 胶保护膜和镜头保护膜撕下后进行内部粘贴安装。粘贴时必须保证摄像头处于水平安装位置（可借助水平仪）。粘贴后按压30S左右确保 3M 胶内无气泡存在即可。
1.3 把摄像头航空头插入主机后板视频输入口或视频输入延长线口，通常是在CH1第一个通道口 可以根据实际应用场景插入其他口，在后面配置参数更改对应通道即可，扭紧螺帽固定。
2.功能开启

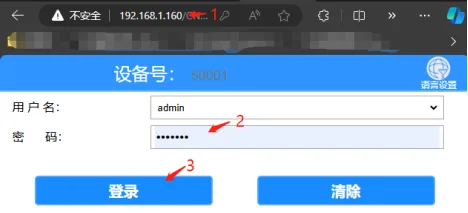

2.1 打开电脑游览器输入设备本地网络IP地址，填入登入密码”Adm_123” 点击”登入”
2.2 点击”普通设置”>>>”报警设置”>>>”AI设置”菜单

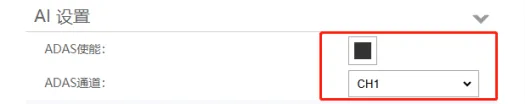

2.3 在”AI设置”菜单里点击开启ADAS功能，关联ADAS摄像头插入主机后板视频输入通道
2.4 点击“保存”开启ADAS功能，重启 主机
3.摄像头画面配置
ADAS摄像头通道显示画面配置（如在WEB ADAS 灭点菜单已经显示出画面可忽略此步骤）
3.1 通过“MVMS_NetPlayer” 配置工具配置ADAS摄像头通道参数，点击链接下载到本地电脑安装或咨询技术。 点击下载工具
3.2 点击查找“查找设备”>>>双击搜索出来需要配置设备ID

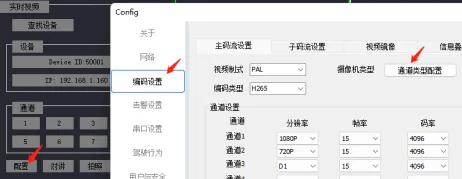

3.3 点击”配置”>>>”编码设置”>>>”通道类型配置”
3.4 在通道类型选择对应分辨率摄像头”1080P”，这里以ADAS摄像头安装时插入主机CH1第一个通道为例，确认保存。
Ps:当前默认出货ADAS摄像头规格是1080P,如有变更请咨询业务员
3.5 重启设备 查看ADAS通道是否出现画面
4.灭点及标定配置

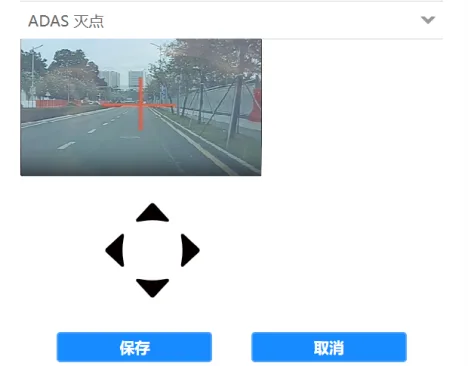

4.1 在WEB菜单点击”ADAS灭点”栏 打开灭点菜单，点击方向键移动红十字架位置到ADAS镜头正前方天际线位置，点击保存完成灭点标定
Ps:当在菜单移动红色十字架依然不能水平线与天际线（天地交接处）完全重合时，可以通配套的ADAS摄像头“7”字形内六角工具松动固定螺丝，然后轻轻的扣起指针并滑动到需要的刻度，然后拧紧固定螺丝。过“上下左右”键进行微调，使红色十字架水平线与画面远方的天际线重合。 刷新ADAS画面可通过游览器刷新WEB界面方法刷新

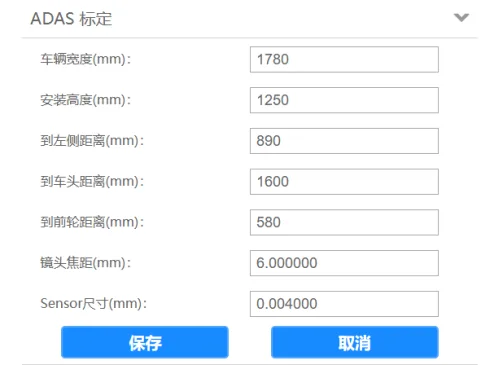

4.2 点击”ADAS标定”栏打开标定菜单，填入测量后的车辆宽度、安装高度、到左侧距离、到车头距离、到前轮距离信息保存，镜头焦距和sensor尺寸默认不要更改。
4.2.1 车辆宽度： 使用卷尺量车辆两边宽度距离,这里的宽度指的是车身最宽位置，一般都是两轮距离最宽
4.2.2 安装高度： 使用卷尺量测量车辆地面到ADAS摄像头的镜头中心点距离
4.2.3 到左侧距离： 使用卷尺量测量车辆左侧到ADAS摄像头的镜头中心点距离

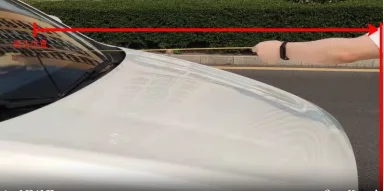

4.2.4 到车头距离： 使用卷尺量测量车头到ADAS摄像头的镜头中心点距离，一般轿车车头突出需要测量出距离，如果是大巴、公交车这种前面是平面的就不需要测量 这里填0即可。
4.2.5 到前轮距离： 使用卷尺量测量前车轮中心点到ADAS摄像头的镜头中心点距离
当车轮在摄像头前面时测量的值填入正数+
例如：580mm
当车辆在摄像头后面时测量的值填入负数-
例如：-680mm
4.3 填完上面参数后，点击保存
5.阈值及灵敏度调节

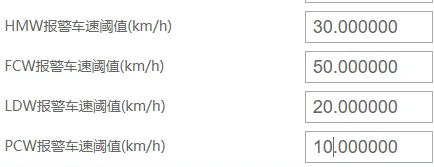

5.1 在WEB菜单点击ADAS 灵敏度调节 栏 填入 HMW(车距检测) 、FCW(前车碰撞) 、LDW(车道偏移) 、PCW（行人碰撞）速度阈值参数 说明：当车辆速度达到配置对应报警类型的值才会发生报警

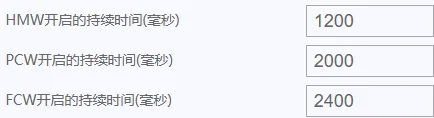

5.2 填入 HMW(车距检测) 、PCW（行人碰撞）、FCW(前车碰撞) 持续时长阈值 说明：当对应报警类型发生持续时间达到配置的值才会发生报警，除了PCW报警阈值是小于这个值才会发生报警
5.3 填入 车道偏移距离阈值 说明：此参数适用左右两边车道，当配置0时 车轮压到线才会发生报警，当配置负数时 比如-5 车轮压线过去5cm才会发生报警，当配置正数时 比如 5 车轮离压线还有5cm就会发生报警。
5.4 填入人行横道间隔配置 说明：当人形横道报警发生到下一次报警时间间隔达到配置的值才会发生下一个报警
填完后点击保存，重启设备生效
6.报警测试
6.1 测试模式发生报警 在WEB菜单点击”AI设置”>>>”测试模式” 保存重启设备
6.2 正常行驶模式发生报警，需要接入GPS天线且定位成功情况下达到之前配置阈值后会发生报警

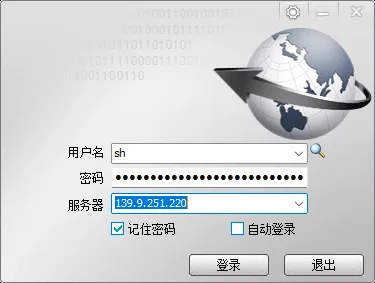

6.3 登入V7客户端查看报警信息

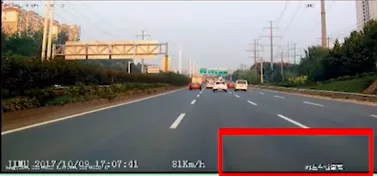

6.3.1 实时预览界面 OSD报警消息
6.3.2 主动安全面板查看实时报警消息

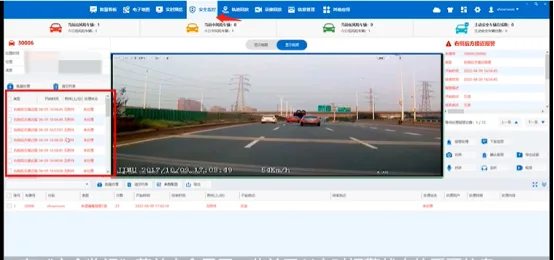

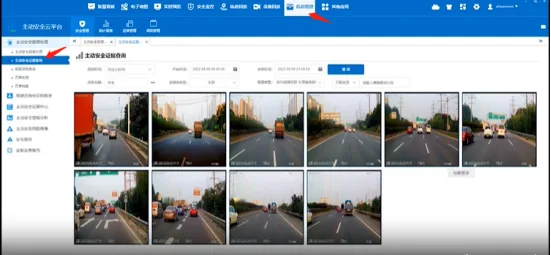

6.3.3 主动安全菜单查看历史报警消息
