安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR设备 | 1 | MDVR 485or232 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| 温度传感器 | 1 | 常用接线工具 | n |
必要说明
- 这里以**MX-TS-01-01 （232）和MX-TS-02-A003-12V（485）**温感为例，其他型号根据协议类型参考下面232和485接线，设备菜单配置详情见下面“型号对应配置参数表”。 型号对应配置参数表
| 型号 | 串口索引 | 串口功能 | 协议类型 | 波特率 |
|---|---|---|---|---|
| MX-TS-01-01 | RS232 | 温度传感器 | Type1 | 9600 |
| MX-TS-02-02 | RS485 | 温度传感器 | Type1 | 9600 |
| MX-TS-02-B080-5V | RS485 | 温度传感器 | Type1 | 19200 |
| MX-TS-02-A003-12V | RS485 | 温度传感器 | Type1 | 4800 |
| 实物图： |

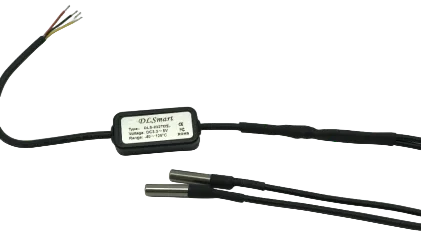

MX-TS-01-01 （232）

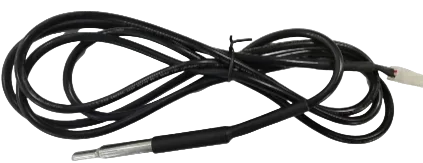

MX-TS-02-B080-5V（485）
MX-TS-02-A003-12V（485）
操作步骤
一、接线

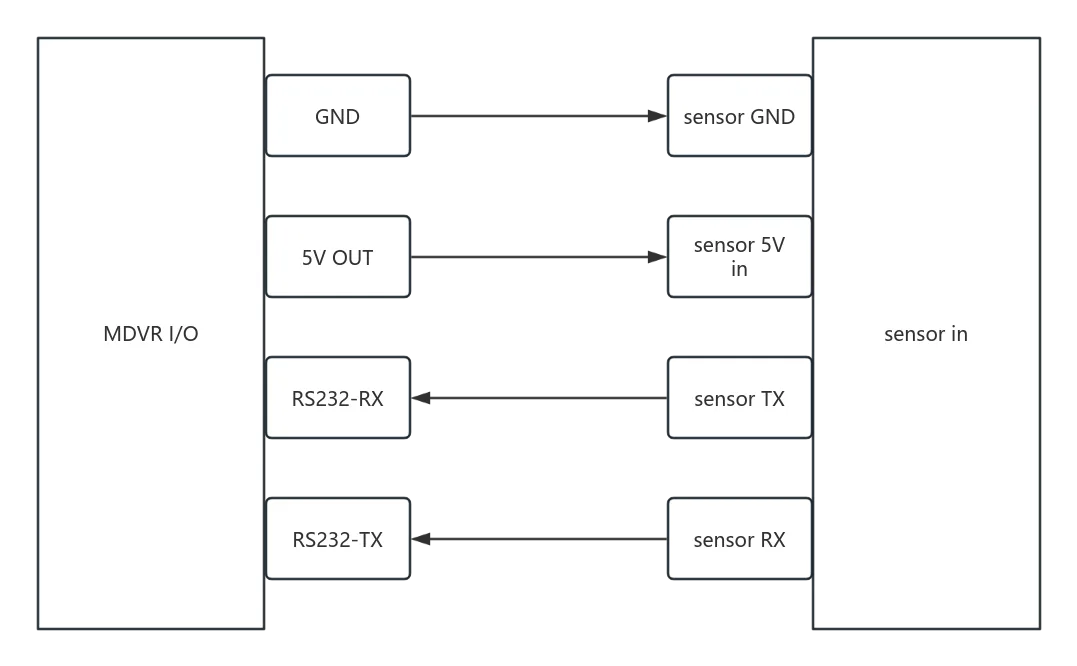

MX-TS-01-01 （232）
注意：这款232温感是5V请不要接到12V供电否则会烧坏，当使用的机型IO扩展线不带5V时请单独接一个5V供电使用。

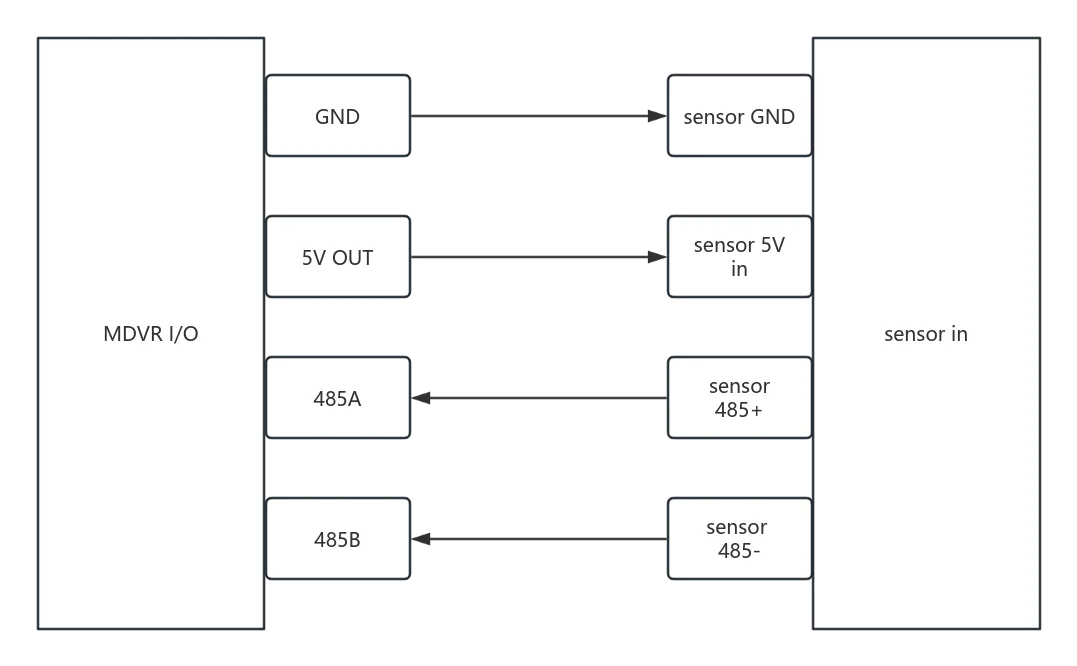

MX-TS-02-B080-5V（485）
注意：这款485温感是5V请不要接到12V供电否则会烧坏，当使用的机型IO扩展线不带5V时请单独接一个5V供电使用。
二、设备菜单配置

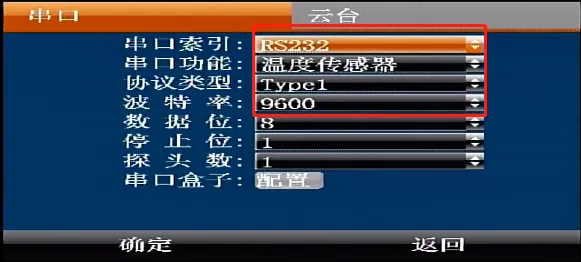

MX-TS-01-01 （232）
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS232、串口功能温度传感器、协议类型type1、波特率9600，其他参数默认，确认保存重启设备生效。
ps:当温感是多个探头时这里配置探头数数量相对应

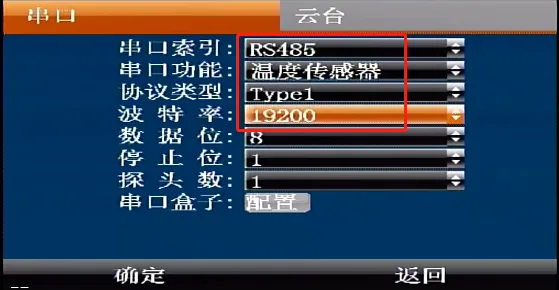

MX-TS-02-B080-5V（485）
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS485、串口功能温度传感器、协议类型type1、波特率19200，其他参数默认，确认保存重启设备生效。

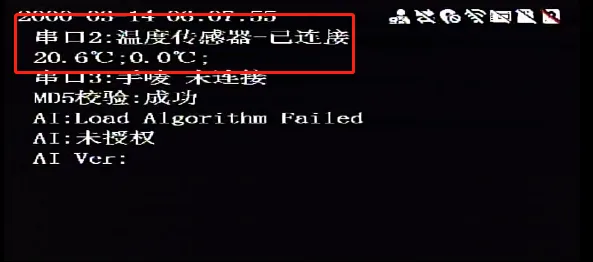

三、温度测试
重启后按遥控方向键来到串口状态查看是否已连接和显示当前环境温度
