安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR设备 | 1 | MDVR 485or232 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| 油量传感器和校准器 | 1 | 常用接线工具 | n |
必要说明
- 这里以**MX-FLS-01-01 （232zy）和MX-FLS-01-02（485zy）**电容式油感为例，其他型号根据协议类型参考下面232和485接线，设备菜单配置详情见下面“型号对应配置参数表”，一些油感波特率可能有差异具体查看厂家油感文档或询问我司技术。 型号对应配置参数表
| 型号 | 串口索引 | 串口功能 | 协议类型 | 波特率 |
|---|---|---|---|---|
| MX-FLS-01-01 | RS232 | 油量传感器-1 | Type1 | 9600 |
| MX-FLS-01-02 | RS485 | 油量传感器-1 | Type1 | 9600 |
| DS1309-B | RS232 | 油量传感器-1 | Type1 | 2400 |
| MX-FLS-02-02 | RS485 | 油量传感器-1 | Type2 | 19200 |
| MX-FLS-02-01-NH | RS232 | 油量传感器-1 | Type2 | 9600 |
| MX-FLS-02-01 | RS232 | 油量传感器-1 | Type1 | 9600 |
实物图：
MX-FLS-01-01，MX-FLS-01-02
操作步骤
一、接线
MX-FLS-01-01 （232）
MX-FLS-01-02（485）
二、设备菜单配置

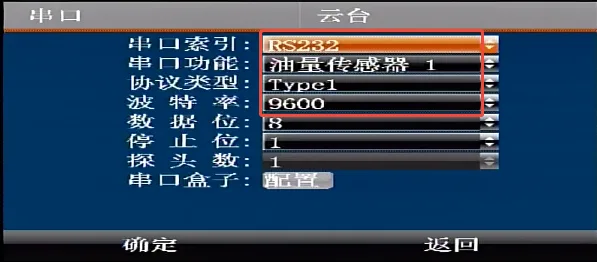

MX-FLS-01-01 （232）
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS232、串口功能油量传感器-1、协议类型type1、波特率9600，其他参数默认，确认保存重启设备生效。

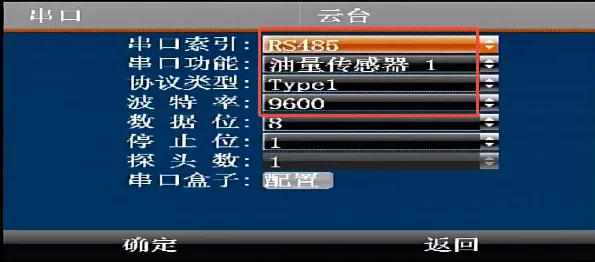

MX-FLS-01-02（485）
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS485、串口功能油量传感器-1、协议类型type1、波特率9600，其他参数默认，确认保存重启设备生效。

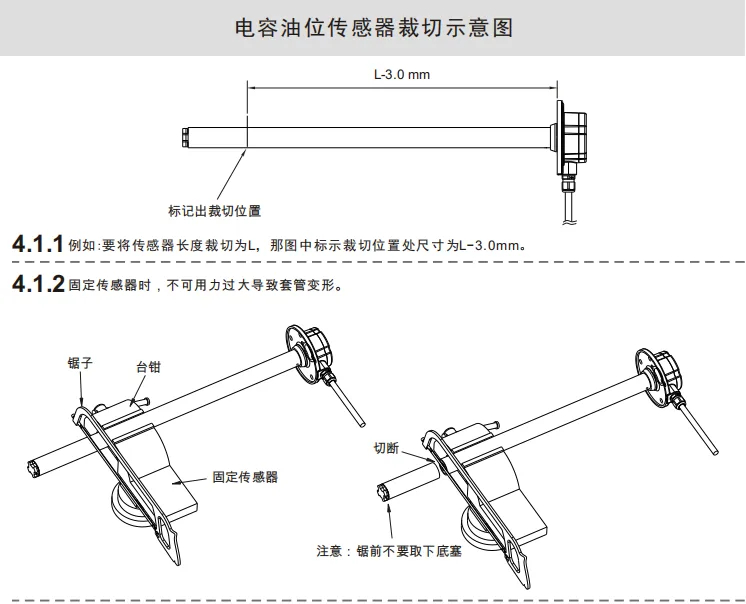

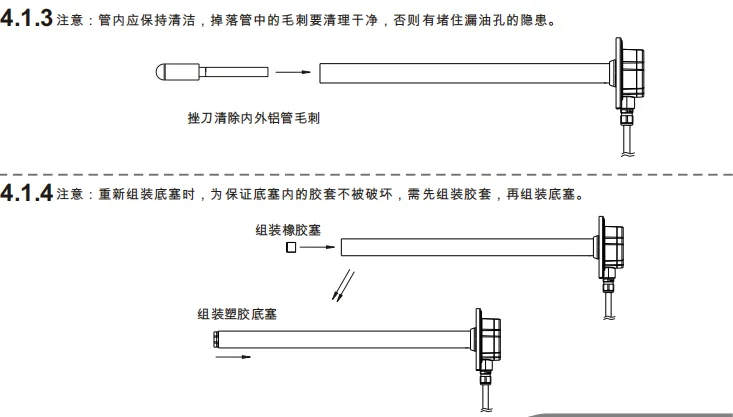

三、油杆裁剪
- 传感器长度调节及校准: 4.1 、长度调节(参照下图所示) 用户可根据实际需要截短传感器，步骤如下： 4.1.1 用户可根据需要,确定好传感器的长度； 4.1.2 用锯片锯掉不需要的部分； 4.1.3 用挫刀清除管口及轴上毛刺； 4.1.4 取下底塞,并重新装入传感器中

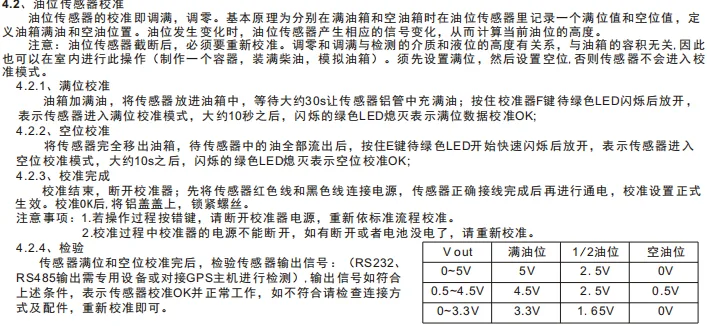

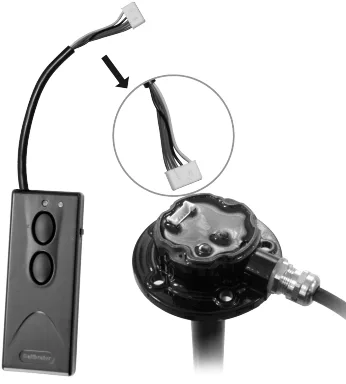

四、油感校准
五、油感测试

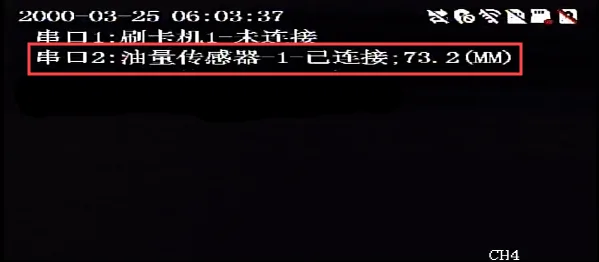

- 本地查看 完成安装、校准和接线后通电开机设备，按遥控方向键来到串口状态查看是否已连接和显示当前油量值

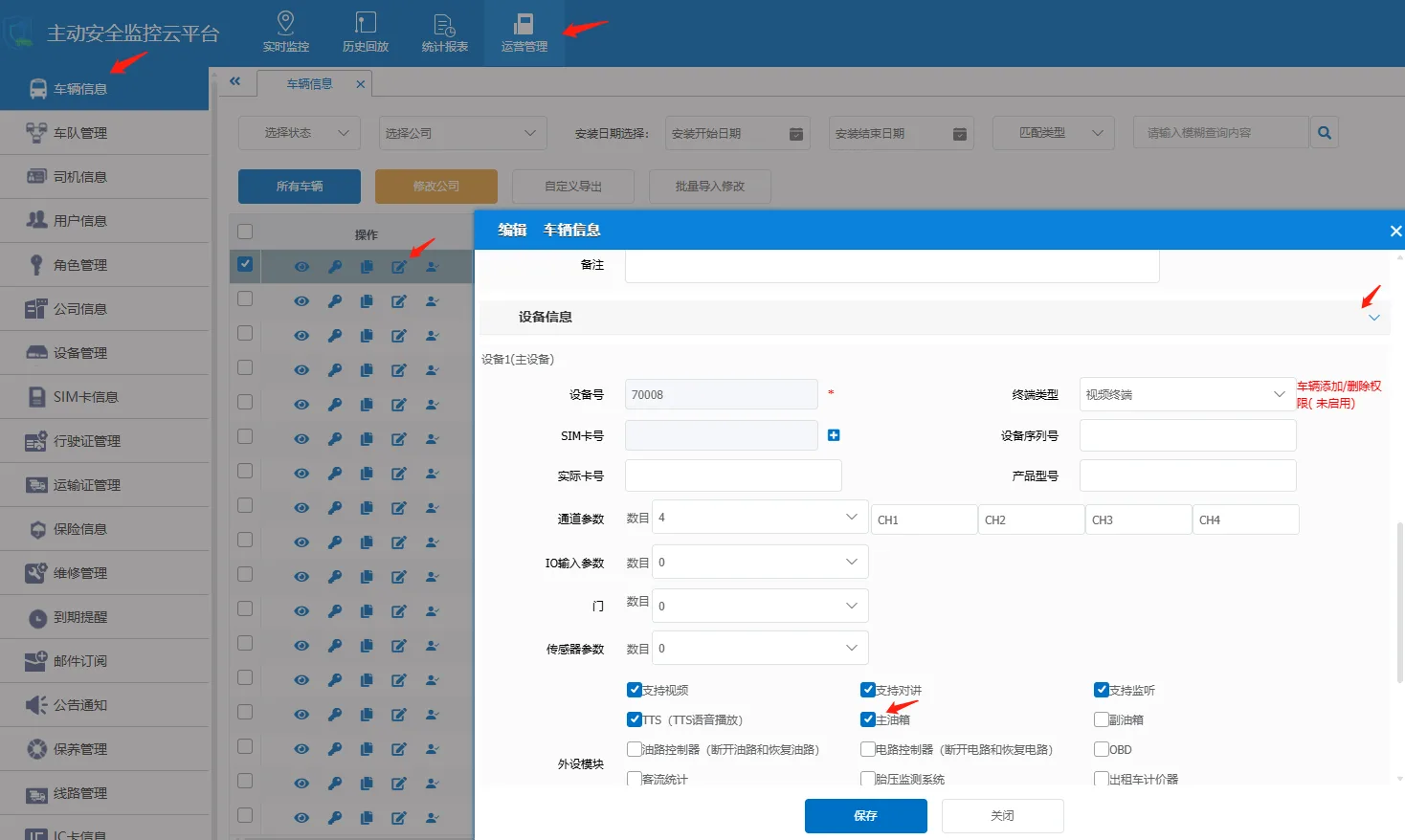

- 远程平台查看 2.1 登入平台开启车辆油感功能，在信息管理--运营管理--车辆信息--编辑--勾选“油量传感器”--保存开启。

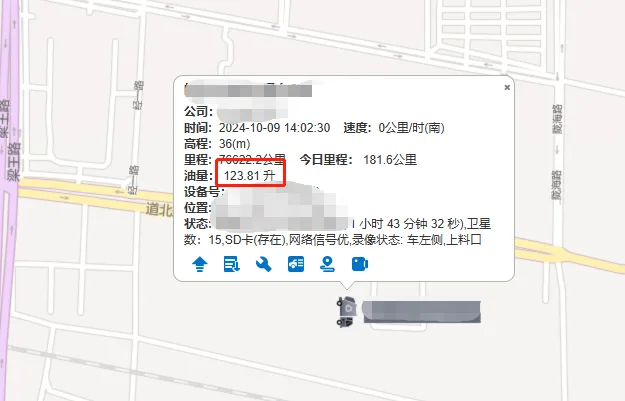

2.2 配置完成后可以在地图气泡框查看数据

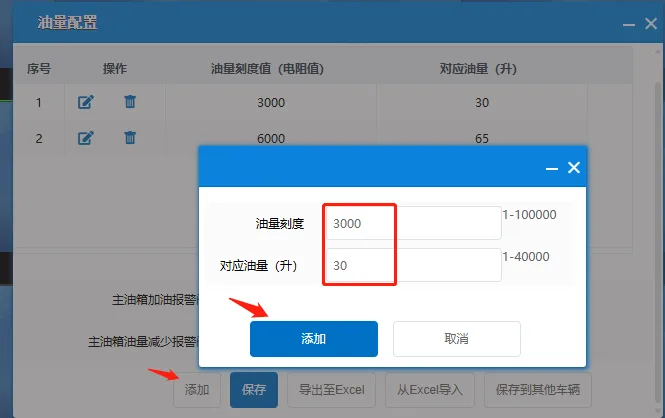

六、远程校准

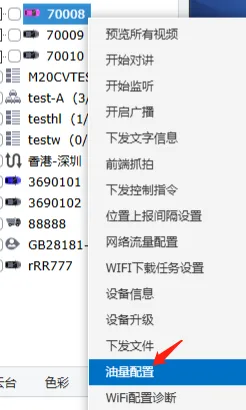

当显示的油量还是有偏差时，可以登入平台配置几组比例数据校准。 登入平台选择车辆--油量传感器设置--添加 填入当前上报的值和实际测量出车辆的值，多配置几次比例提高准确度。

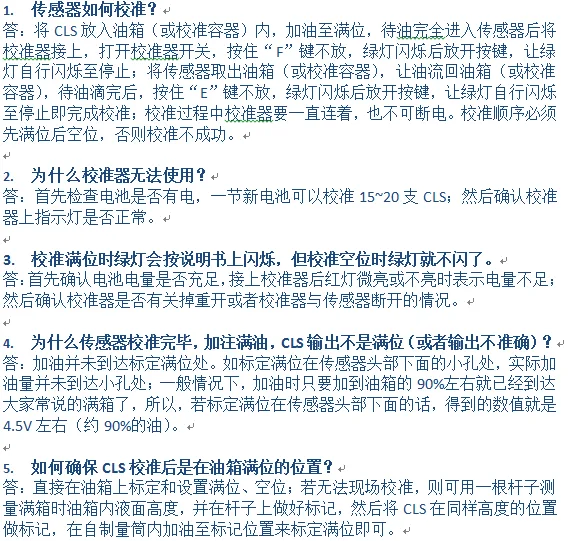

七、常见问题
为什么接线后显示屏显示未连接？ 答：把两根232或485串口线交叉替换重接看看，有可能是标签贴错
为什么显示屏显示以连接但没有数据？ 答：不可用于导电介质例如水，所以测试和使用需要放入柴油、汽油、煤油。
