前提条件:
- 显示屏、遥控器、配套IO扩展线(部分机型自带)
说明:
- 输入1:IO扩展线白色那根sensor in1线,输入2 sensor in2.(参考上面接口状态定义-后板 文章)
- 使能:开启哪根IO报警输入
- 电平:给IO报警线输入电平信号是高电平还是低电平,H 高电平、L 低电平,默认配置H高电平当输入高电平信号会触发报警,配置L低电平当输入低电平信号会触发报警,高电平电压范围:3.3〜36V,低电平电压范围:0〜3.3V
- 功能:IO输入线接的什么功能使用,例如IO1配置的左转功能线就应该接入车辆左转电平信号线,后面IO联动会关联此功能联动使用。
操作步骤
按遥控器【ENTER】键进入登录界面,输入密码“999999”,自动登录主菜单

在主菜单界面选择【设置】,按“ENTER”键进入设置界面

在【设置】界面选择【报警设置】,按“ENTER”键进入报警设置界面

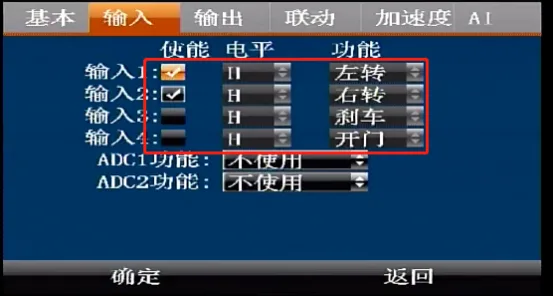

在【报警设置】界面按方向右键来到【输入】界面,按“ENTER”键进入编辑状态,按方向下键移动使能复现框再次按“ENTER”键勾选开启、移动到电平框选择高 低电平、移动到功能选择开启的功能,其他几个报警输入操作类似,确认保存生效。
