安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR设备 | 1 | 网口转接线 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| 网络HUB | 1 | 常用接线工具 | n |
必要说明
- 网络HUB应用于MDVR系列设备网口扩展使用，可以接入航空头IPC摄像头或网口转接线接入有线网络。
- 这里以MX-NHUB-02-V1.0为例

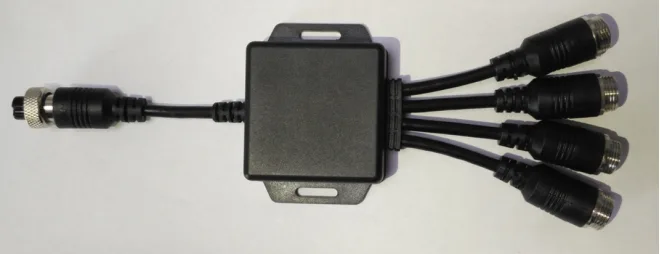

实物图：
MX-NHUB-02-V1.0
操作步骤
一、接线
左边一个航空头公头插入MDVR 6芯LAN网络口，右边4个航空母头插入IPC摄像头或网口转接线，详情见下面接口定义

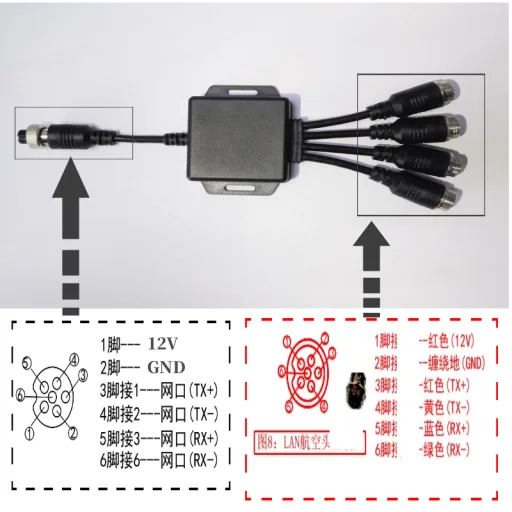

二、接口定义

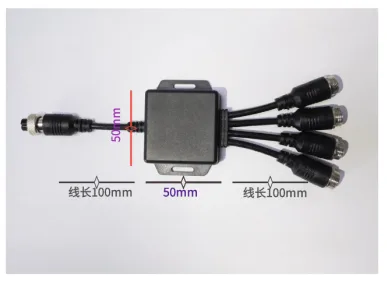

三、物理尺寸
