简介

本章节将介绍我司车载MDVR系列后面板接口、前面板插槽定义说明！

M32HV接口定义:

后板

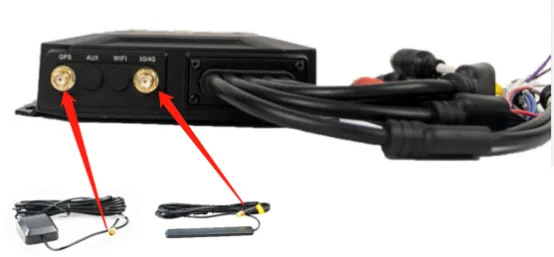

使用说明：左边两个分别是GPS、3/4G天线插口使用配套的GPS、3/4G天线插入顺时针扭紧（AUX扩展口用于扩展使用、WIFI口用于带WiFi模块机型使用），右边是一分二转接USB接口和转接RJ45网口线、 电源、视频输入、IO扩展集成线束、AV1-4视频输入、CVBS显示屏输出口，如上图。

前板

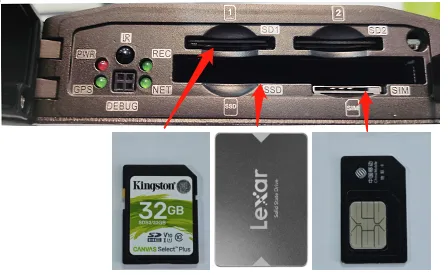

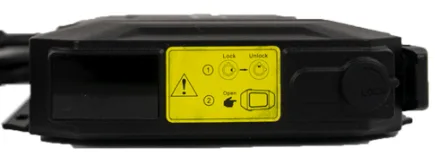

使用说明：右边是开关锁使用配套钥匙缺口朝上轻压插入逆时针扭到垂直上方缺口开锁，掰开右侧卡扣头部位置然后拉开仓门，内测分别是SIM卡、SD1/2卡、硬盘插入口，使用SIM(大卡)、SD卡缺口朝右插入，使用2.5寸硬盘(SSD OR HDD)缺口朝下插入硬盘口，完成后关闭仓门扣上右侧卡扣，使用钥匙顺时针扭到水平缺口锁紧，左边是USB插口用于插入U盘等介质升级固件、配置导入等操作，如上图。
