安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR 设备 | 1 | MDVR 485 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| OBD | 1 | 常用接线工具 | n |
必要说明
- 这里以MX-OBD-02-D2-018-12V为例，这款只支持12V 小车使用。
- 出货一般会把MDVR 485 IO线束做好插头直接对插OBD母头使用，如果没有请联系我司技术寻求帮助。
实物图：

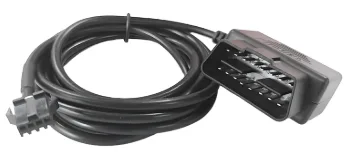

MX-OBD-02-D2-018-12V
操作步骤

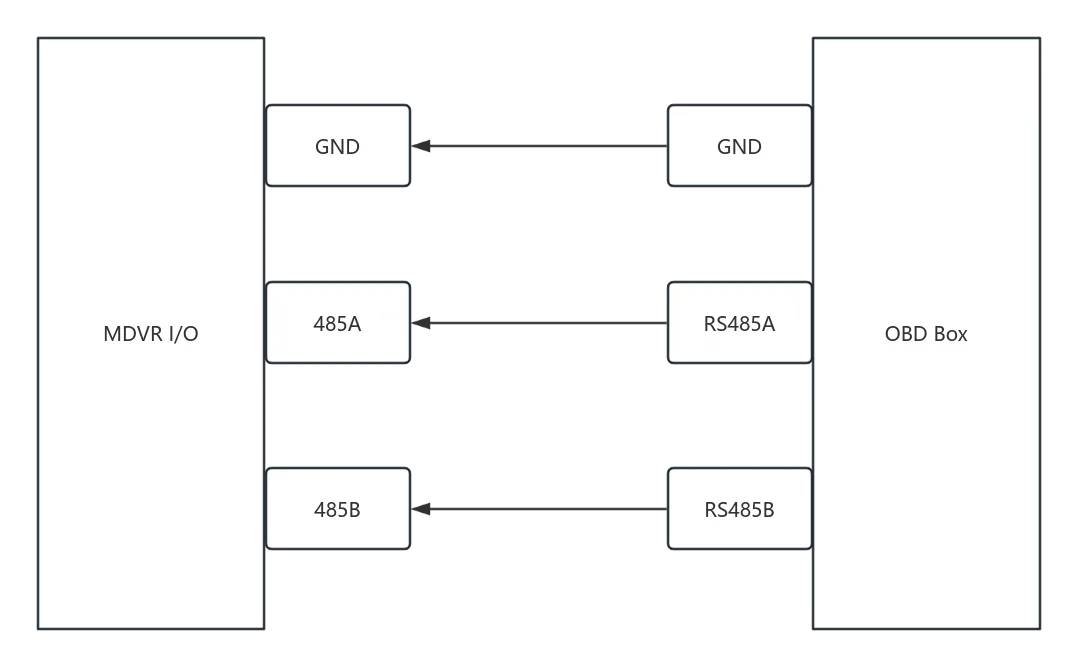

一、接线
二、设备菜单配置

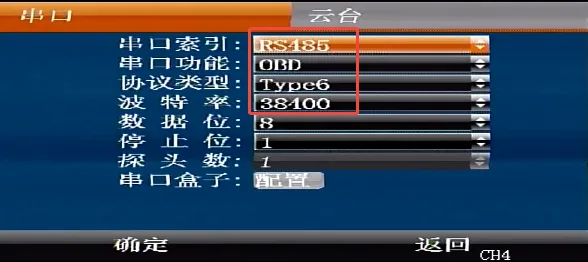

遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS485、串口功能OBD、协议类型 type6、波特率配置38400、其他参数默认，确认保存重启设备生效。
三、测试

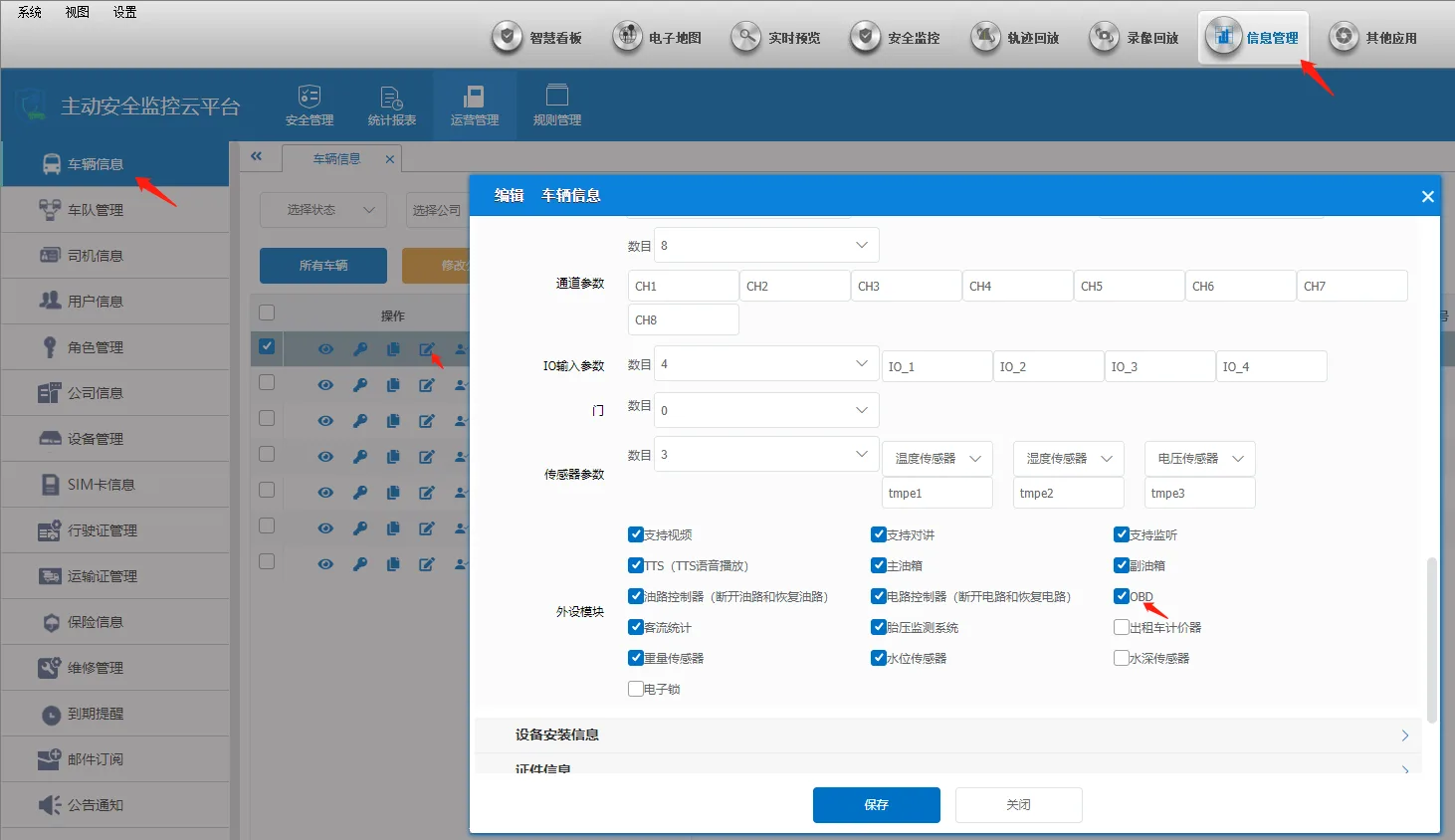

3.1 登入平台，在平台车辆信息菜单点击编辑勾选开启OBD功能

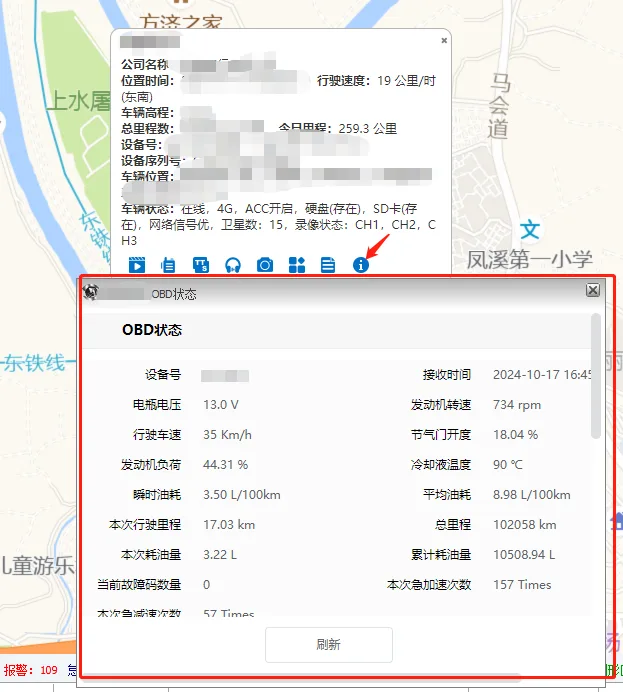

3.2 点击电子地图>>在线车辆，地图气泡框会显示车辆实时状态，点击OBD图标查看上报的OBD详细信息，例如车速、转速、冷却液温度等。

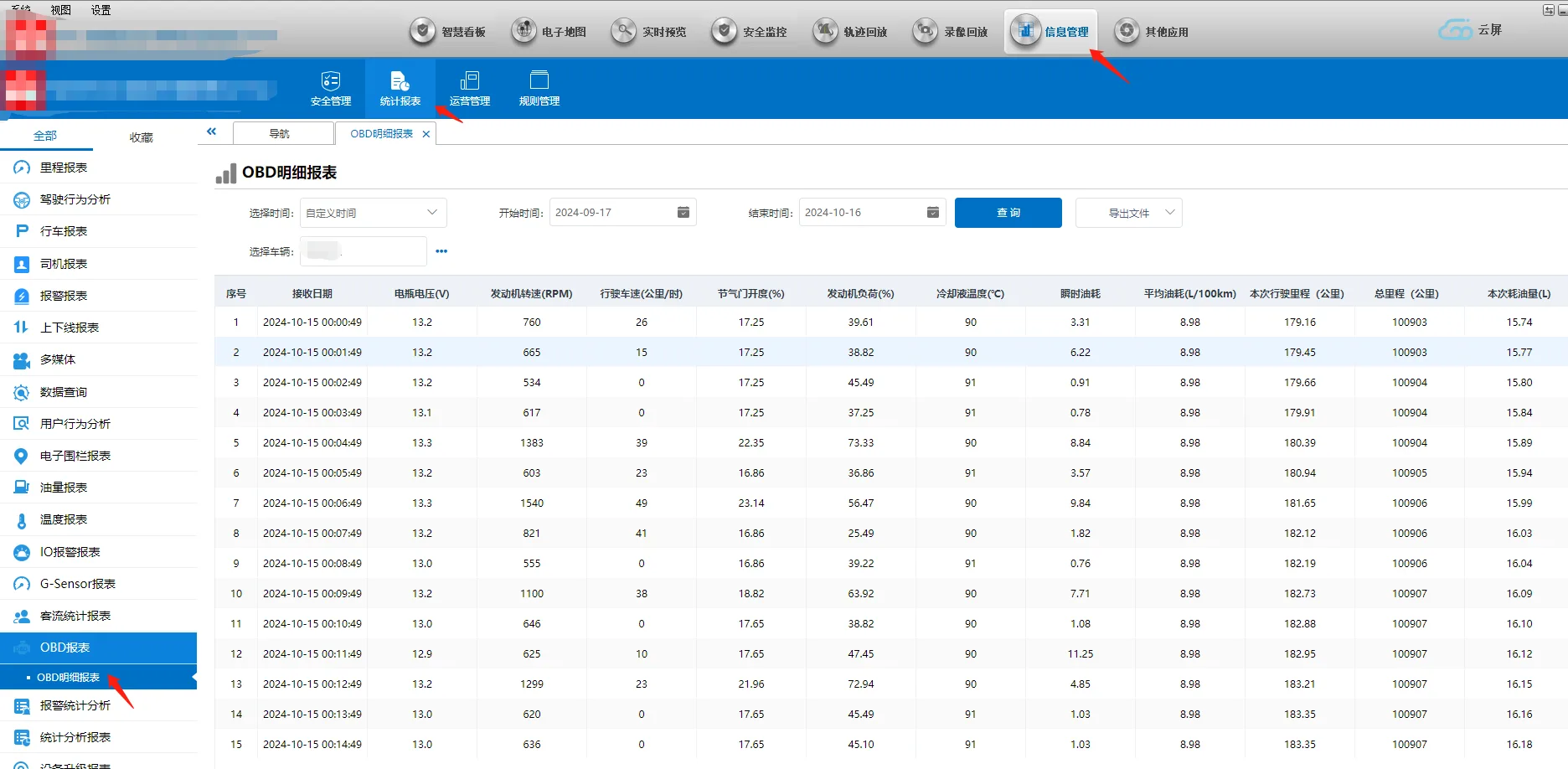

3.3 点击 信息管理>>统计报表>>OBD报表 可以查看OBD历史数据
