安装清单

必要说明

• 外设导航屏的应用场景是通过设备注册上线私有或其他平台，平台通过文本信息下发目的地坐标给设备 设备在转发给导航屏，导航屏收到坐标自动执行导航功能，因此设备需要上线平台并且拿到目的地坐标（地理位置坐标拾取）
• 这里以**MX-NGS-07-01-C（wh）**为例。

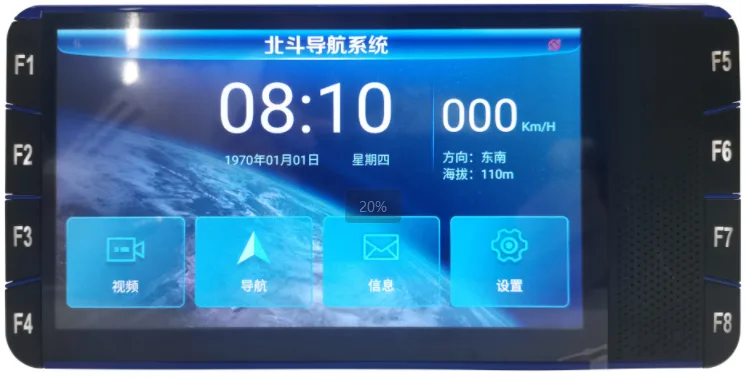

实物图：

MX-NGS-07-01-C

操作步骤

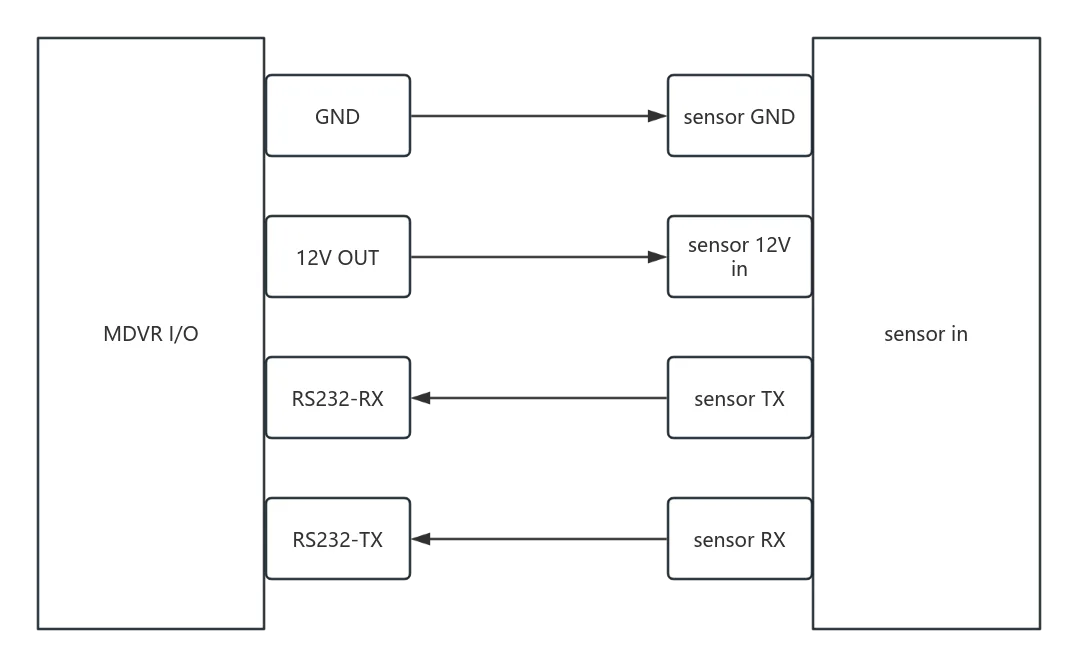

一、接线

二、设备菜单配置

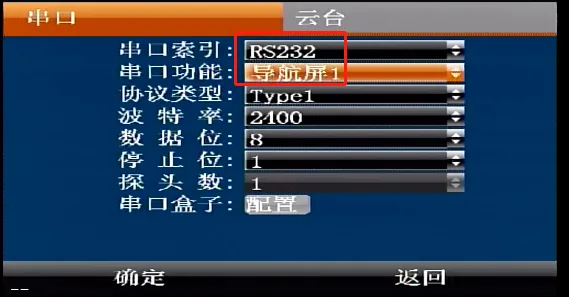

遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS232、串口功能导航屏1，其他参数默认，确认保存重启设备生效。

三、测试

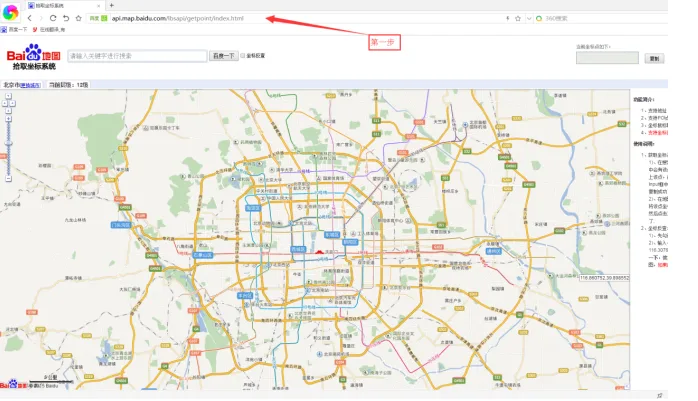

3.1 在电脑浏览器输入：http://api.map.baidu.com/lbsapi/getpoint/index.html 自动跳转到百度地图

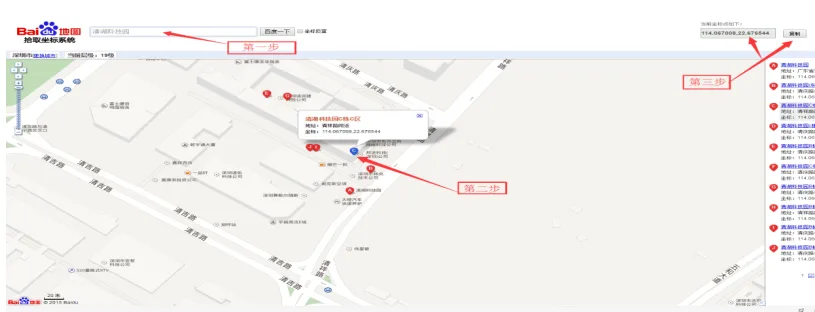

3.2 在地图中输入目的地 (详见下图第一步)，在地图中找到搜索到的位置，点击位置会出现坐标和当前位置(详见下图第二步)找到右上角方向，方框内的坐标就是当前目的地的坐标，点击旁边复制按钮，复制此坐标。

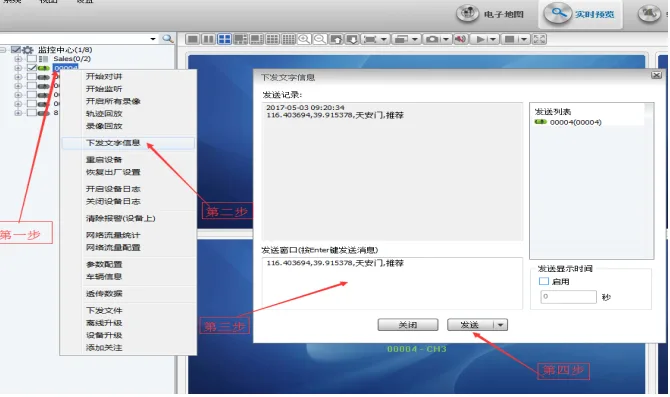

3.3 打开客户端，选择下发文字信息设备，点击鼠标右键找到下发文字信息一栏，点击打开把复制的坐标参数粘贴到下发文字信息栏中，点击发送。设备收到指令后转发给导航屏，此时导航屏会按照下发的定位坐标开始执行导航，并伴有语音提示音。下发命令如：116.403694,39.915378,天安门,推荐 下发信息的内容分别为;坐标,坐标位置名称，推荐 （详细请看下图）

3.4 发送命令成功，导航屏内置的道道通导航软件会自动弹出，自动规划起点与终点的线路，默认10秒后自动执行导航。执行导航时需要保证MDVR GPS定位正常，导航屏才能正常的执行导航。
