前提条件：

遥控本地查询：

  • MDVR主机、遥控器、显示屏。
  • 存储介质存在

平台远程查询：

  • 以登入客户端、设备在线、存储介质存在

说明:

  • MDVR对插入设备的存储介质如硬盘、SD、TF等会自动进行检测，如果不是符合要求的磁盘会进行自动分区和格式化处理，每个分区采样FAT32文件系统格式；
  • MDVR对存储介质分成2个分区，第一个分区存储录像文件，第二个分区存储日志、抓拍图片、缓冲临时数据等文件；
  • MDVR对第一个分区根目录下创建rec_file目录，rec_file目录下自动进行批量录像文件的创建，每个文件根据不同的机型会创建大小为512GB或者1TB的文件大小，每个文件以cv1后缀结束，如 rec0001.cv1，从rec0000.cv1开始直到分区大小分完为止，每个文件固定大小；
  • 如果设备磁盘不进行低级格式化处理，删除录像文件后，重新格式化，原来被删除的录像文件能够自动恢复；
  • 不要手动在rec_file目录内创建录像文件，否则可能会出现不可预估的录像异常；

注意：如果从设备拔出存储介质插入电脑播放或者拷贝录像，不能使用 剪切文件或者删除磁盘内的cv1录像文件，否则插回设备后，存储整体空间就少了这些被剪切或者删除的文件的大小。

操作步骤

使用遥控本地查询

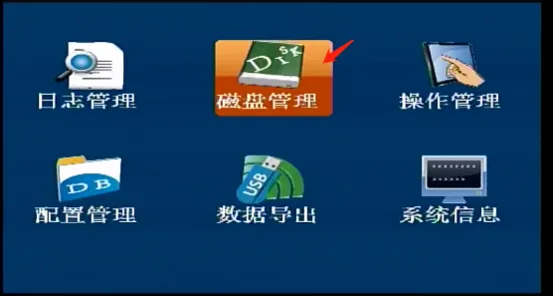

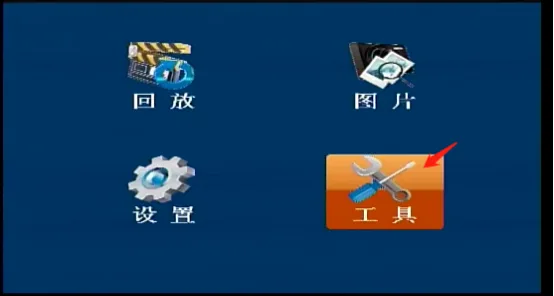

  1. 通电开机遥控进入菜单>>工具>>磁盘管理>>磁盘管理格式化界面,进行格式化。 使用遥控本地查询 使用遥控本地查询

使用遥控本地查询

ps:设备成功加载磁盘后，磁盘的当前信息会显示在界面内。

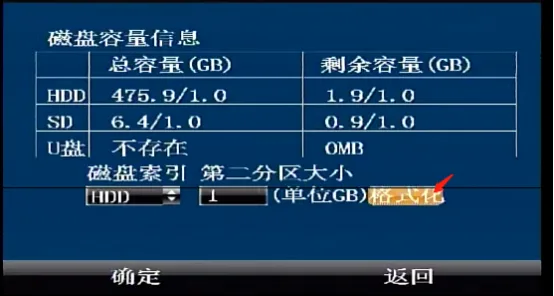

  1. 菜单项说明： 磁盘索引使用遥控本地查询 ：根据不同机型不一， HDD表示硬盘， SD表示SD卡，这里下拉选择需要格式化的磁盘介质；

第二个分区大小使用遥控本地查询：这里指定第二个分区的大小，磁盘剩下的空间都将给第一个分区使用，缺省是2GB，如果项目业务抓拍图片的多，这个空间可以放大，第二个分区大小不要小于1GB大小；

使用遥控本地查询：格式化按钮，点击这个进行格式化配置动作，系统会提示保存并重启机器确认弹窗，机器重启后会自动完成对应磁盘的分区和格式化。

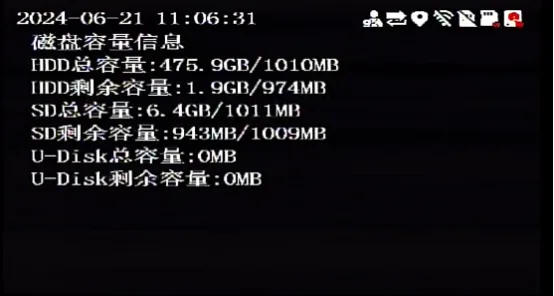

  1. 查看磁盘实时状态 设备接显示屏后，在实时视频画面状态，按压遥控器右键，显示屏可以切换到实时磁盘状态显示页面，如下图：

使用遥控本地查询

CMSV7平台远程格式化

客户端插件格式化

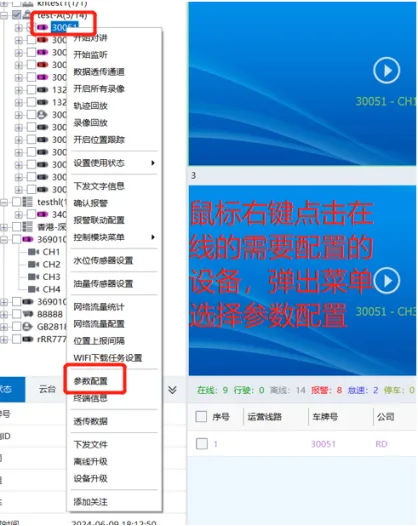

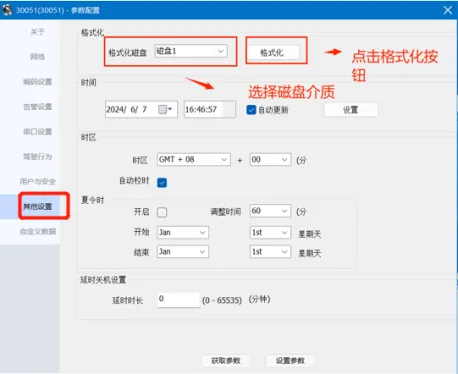

  1. 在客户端登入后点击>>参数配置>>其他设置>>选择磁盘位置>>格式化

客户端插件格式化客户端插件格式化客户端插件格式化

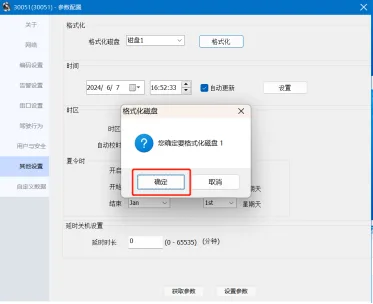

  1. 插件格式化说明 磁盘选择：根据机型不同，硬盘机 M5X 系列，硬盘是磁盘1，SD卡是磁盘2；M32系列，SSD硬盘是磁盘1，SD卡是磁盘2和3；其他SD卡机型和SD卡槽顺序一致。 远程操作后，需要手动远程重启设备，设备重启后会自动完成指定磁盘的分区和格式化动作。

发命令格式化

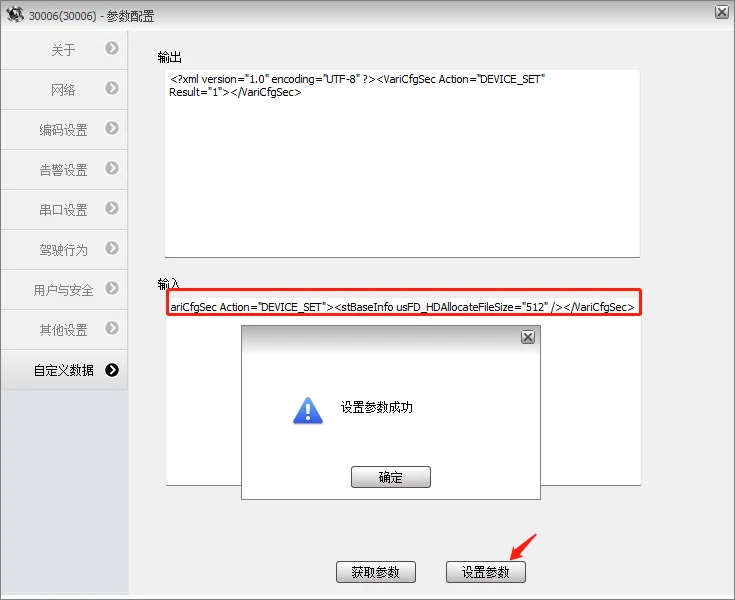

  1. 在客户端登入后点击>>参数配置>>其他设置>>自定义数据，复制命令下发，发送完命令后在发一次重启设备生效。 发命令格式化

  2. 磁盘格式化相关命令 MDVR支持指定录像文件的大小、指定磁盘格式化、分区大小发命令操作。 配置硬盘录像文件预分配大小配置命令：

<VariCfgSec Action="DEVICE_SET"><stBaseInfo usFD_HDAllocateFileSize="512" /></VariCfgSec>

参数注释：usFD_HDAllocateFileSize： 表示硬盘预分配录像文件的大小，这里指定是512GB，缺省是1TB大小

配置SD卡录像文件预分配大小配置命令：

<VariCfgSec Action="DEVICE_SET"><stBaseInfo usFD_PreAllocateFileSize="128"></stBaseInfo></VariCfgSec>

参数注释：usFD_PreAllocateFileSize：表示SD卡、TF卡预分配录像文件的大小，这里指定是128G，缺省是512GB大小。

配置第二分区容量大小命令：

<VariCfgSec Action="DEVICE_SET"><stBaseInfo usFD_SizeOf2ndPart="5" /></VariCfgSec>

参数注释：usFD_SizeOf2ndPart： 表示把存储介质的第二个分区大小设置成5GB大小。

格式化磁盘命令1：

<VariCfgSec Action="DEVICE_FORMAT"><stDisk DiskNo="1"/></VariCfgSec>

参数注释：stDisk DiskNo： 表示需要格式化的磁盘介质1表示第一个磁盘。硬盘机 M5X 系列，硬盘是磁盘1，SD卡是磁盘2；M32系列，SSD硬盘是磁盘1，SD卡是磁盘2和3；其他SD卡机型和SD卡槽顺序一致。

格式化磁盘命令2：

<VariCfgSec Action="DEVICE_SET"><stBaseInfo ucFD_DiskFormatFlag="3" /></VariCfgSec>

参数注释：ucFD_DiskFormatFlag：该值按照位算，比如值1表示第一个磁盘，值2表示第二个磁盘，值3表示第一个和第二个都重新格式化。
