安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR 设备 | 1 | MDVR 232 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| 串口扩展盒和扩展外设 | 1 | 常用接线工具 | n |
必要说明
- 串口扩展盒是我司定制开发款的串口扩展外设，方便扩展接入多个232or485外设，这里以扩展接入485温感外设为例。
- 12V/5V串口盒电源输入口支持5-12V宽幅电平，在接入设备可以选择12V或5V out供电。
- 串口盒输出电压是5V，所以这里接入扩展外设供电是5V供电，需要12V供电需要接入设备 IO线束的12V线。
- 设备菜单配置参数见下面“型号对应配置参数表”。 型号对应配置参数表
| 型号 | 串口索引 | 串口功能 | 协议类型 | 波特率 |
|---|---|---|---|---|
| MX-RHUB-01-V1.0 | RS232 | 串口盒 | 默认 | 默认 |

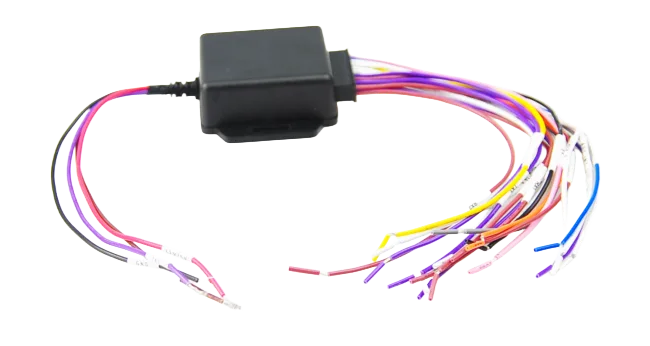

实物图：
MX-RHUB-01-V1.0
操作步骤
一、接线
输入接线

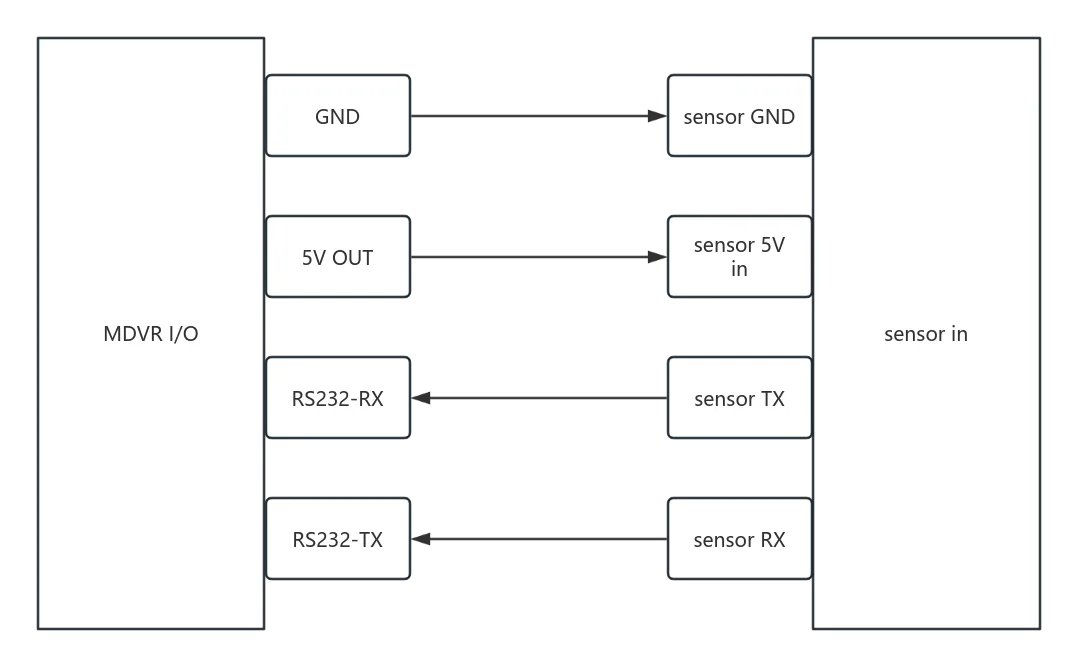

输出接线 参考温度传感器配置使用接入串口盒输出扩展的232或485线束上。串口盒输出口线束详细定义参考下面 输出接口定义。 ps:接入其他外设参考“串口外设配置”其他一些串口文档接入串口扩展盒输出线束上。
二、设备菜单配置

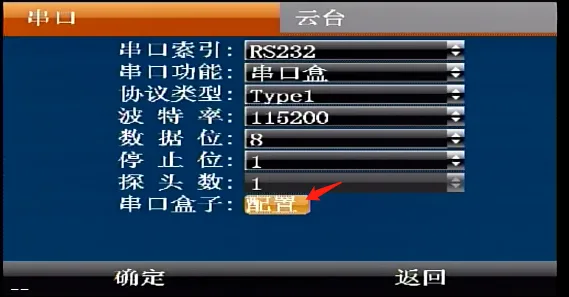

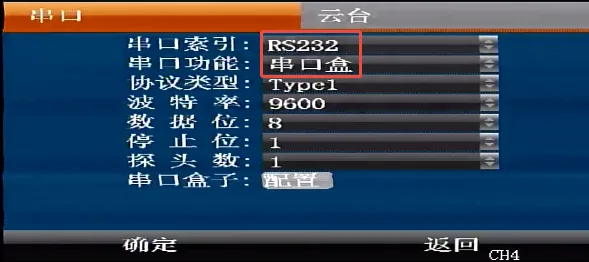

2.1 遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS232、串口功能串口盒，其他参数默认，确认保存。

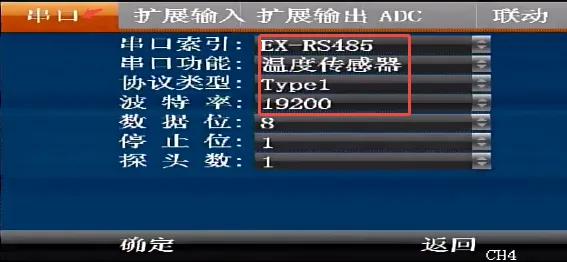

2.2 遥控进入串口盒 配置>>串口，串口索引配置EX-RS485，串口功能温度传感器，其他参数默认，确认保存重启设备生效。
ps:接入其他外设参考“串口外设配置”其他一些串口文档在串口扩展菜单配置串口或其他IO、脉冲等扩展功能使用。
三、测试

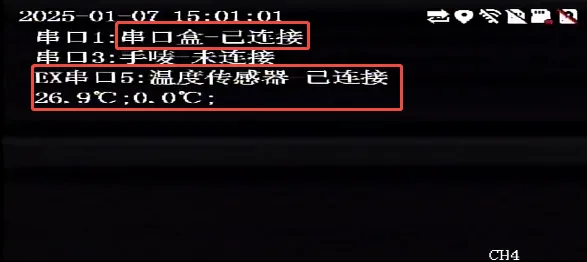

重启后按遥控方向键来到串口状态查看串口盒和外设是否已连接

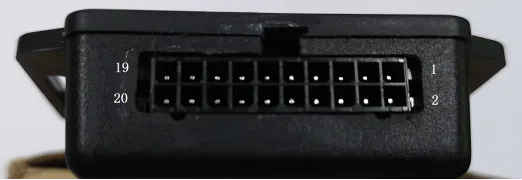

四、接口定义

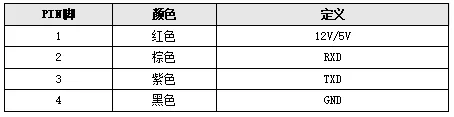

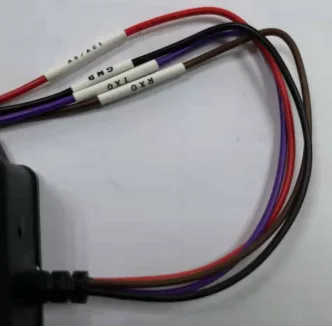

输入接口定义

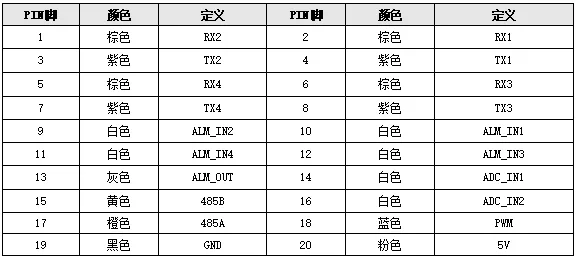

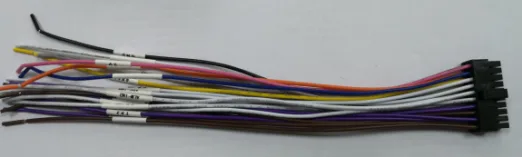

输出接口定义
