安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR设备 | 1 | MDVR ADC IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| ADC传感器 | 1 | 常用接线工具 | n |
必要说明
- 这里以MX-LLS-01-01为例

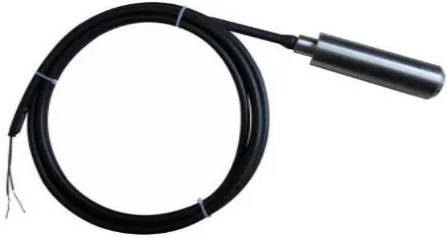

实物图：
MX-LLS-01-01
操作步骤

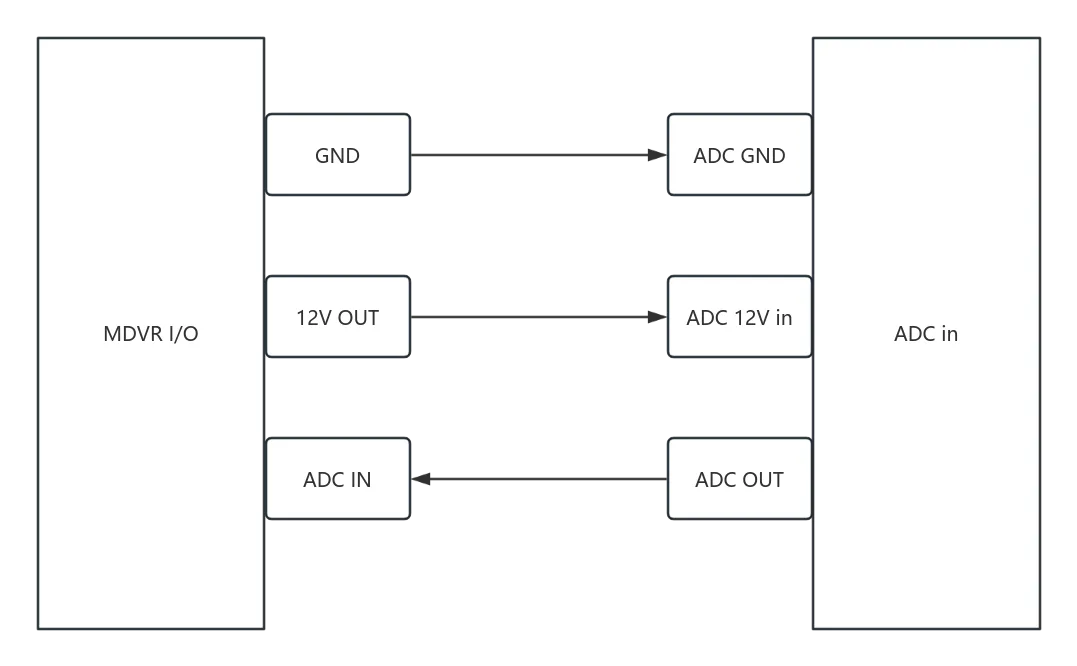

一、接线
二、设备菜单配置

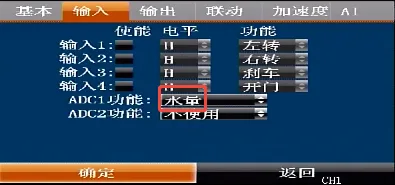

遥控进入菜单>>设置>>报警设置>>输入,配置ADC1功能：水量，确认保存。
三、平台菜单配置

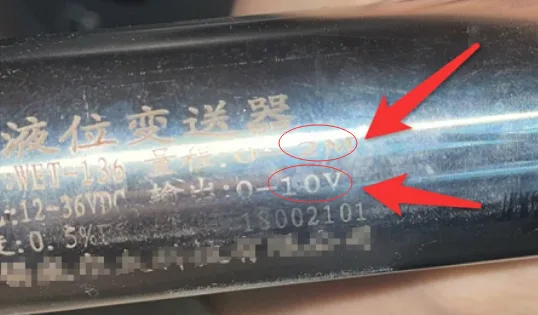

3.1 登入客户端，点击在线车辆插件下发命令形式复制下发参数，usHPX33MaxVoltage、usHPX33MaxHeight值根据传感器参数修改
<VariCfgSec Action="DEVICE_SET">
<stAlarmIn usHPX33MaxVoltage="10" usHPX33MaxHeight="200" ucADC1Func="3"/>
</VariCfgSec>
注释： usHPX33MaxVoltage 最大电压：10V usHPX33MaxHeight 最大高度：200cm=2m(参数填入单位厘米)
下发成功后重启设备参数生效。

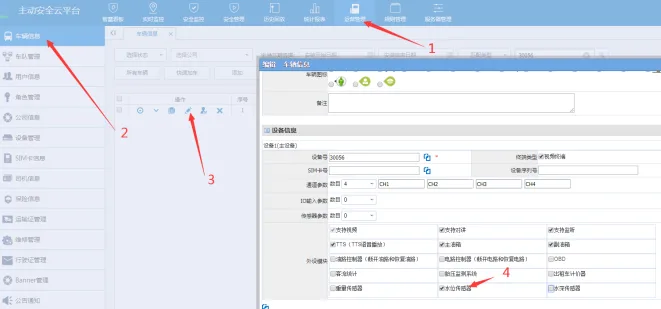

3.2 在平台WEB菜单点击 运营管理--车辆信息--编辑菜单勾选 水位传感器开启功能
注：只勾选 水位传感器 地图气泡框显示单位L 同时勾选 水位传感器+水深传感器显示CM。此款ADC水位探测高度单位所以勾选深度
四、测试

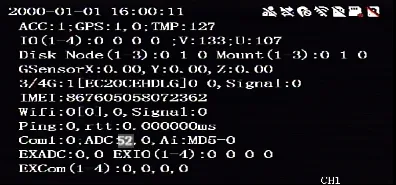

4.1 本地查看 遥控 logln+.DOT 键进入测试界面查看ADC1是否有电压值

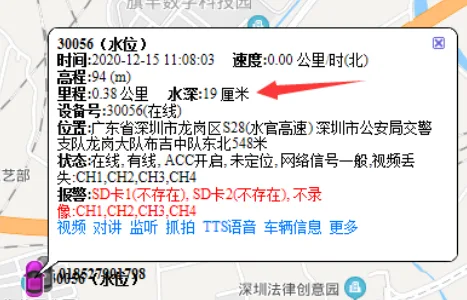

4.2 远程平台查看 设备注册上平台可在电子地图 气泡框显示水量数据
五、远程校准

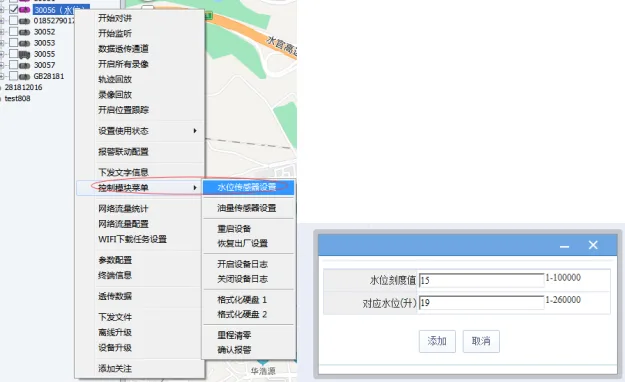

如果气泡框显示数据和实际水位数据不准，可以使用平台校准比例配置。 5.1 在客户端鼠标右击ID弹出菜单选择 水位传感器设置 进行比例配置
水位刻度值 填气泡框显示的值，对应水位 填实际水箱当前测量的值。 5.2 多次循环配置几个比例值，至少三个来校准。如：第一次把水箱灌满配置比例、第二次把水箱灌一半、第三次把水箱灌1/3
