安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR 设备 | 1 | MDVR 232 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| LED面板 | 1 | 常用接线工具 | n |
必要说明
- 出货一般会把MDVR 232 IO线束做好插头直接对插ED面板使用，如果没有请联系我司技术寻求帮助。

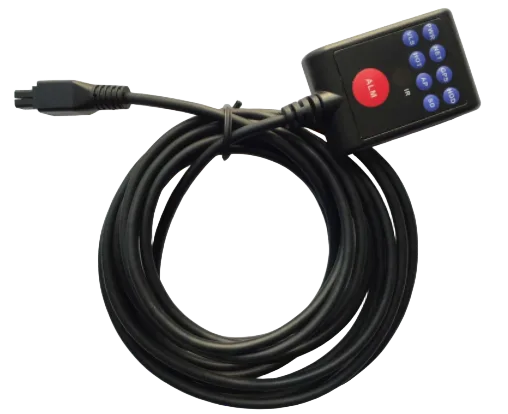

实物图：
- A.M61.LP-030
操作步骤

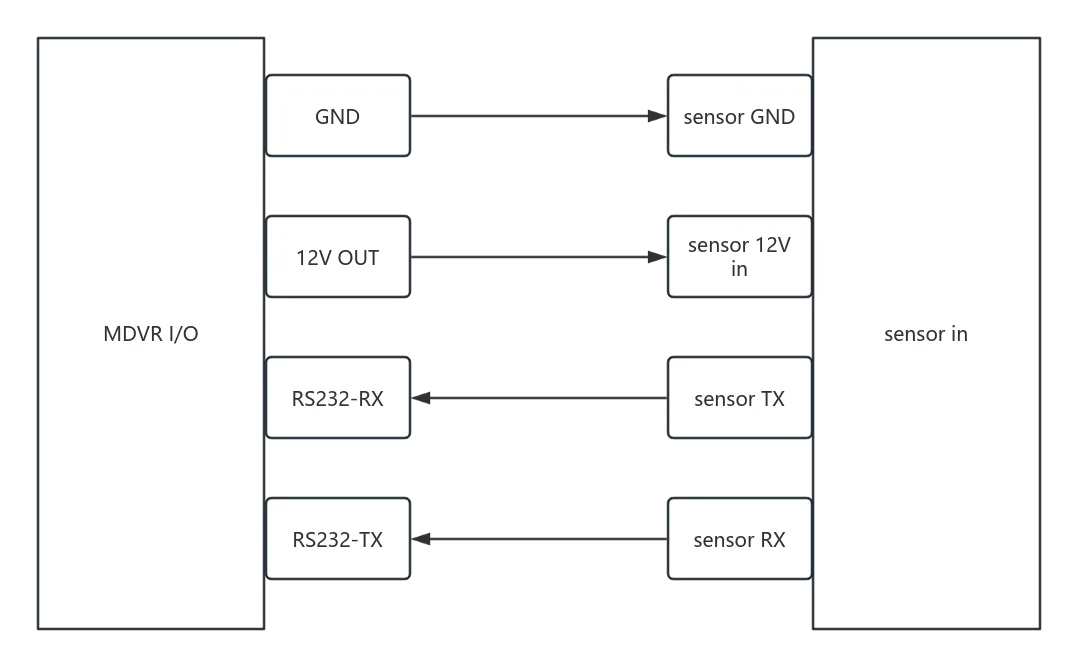

一、接线

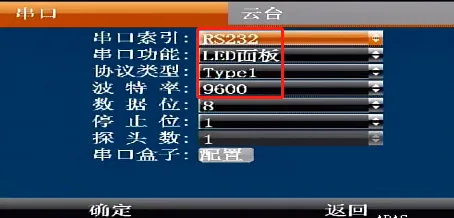

二、设备菜单配置
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS232、串口功能LDE面板、波特率配置9600、其他参数默认，确认保存重启设备生效。
三、测试
设备重启后查看LED灯状态是否正常显示，ALM按钮是否能触发报警，详细LED灯状态定义参考下面 状态定义

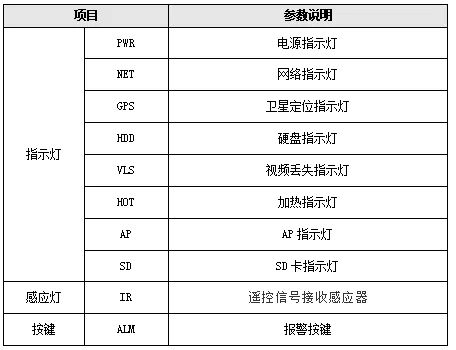

四、状态定义
