简介

本章节将介绍我司产品常见一些接口针脚详细定义

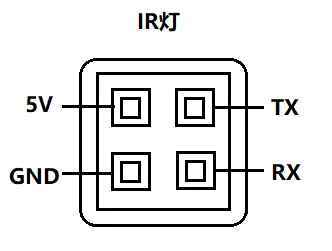

设备DEBUG口

M32HV(RS232) M32/M32H(TTL)

设备DEBUG口

ps:公头是设备端接口，母头为线端

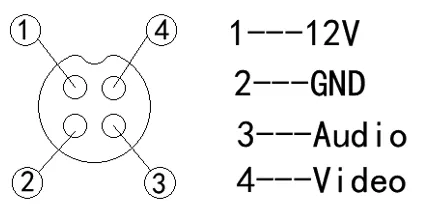

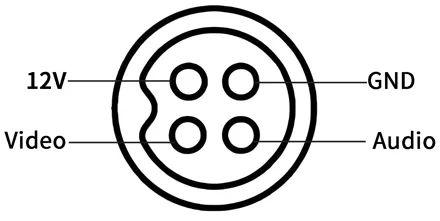

设备端视频四芯输入口

<hr>

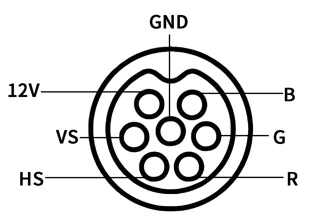

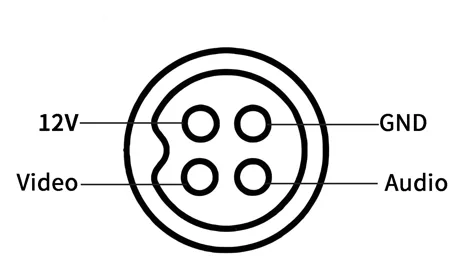

设备端视频四芯输出口

<hr>

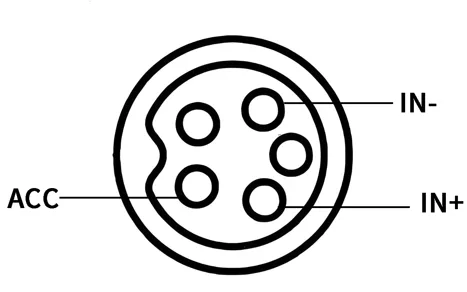

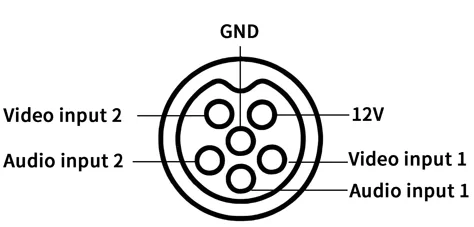

设备端视频六芯输入口

<hr>

设备端电源输入口

<hr>

设备端视频输出口（CVBS）

<hr>

设备端视频输出口（VGA）

<hr>

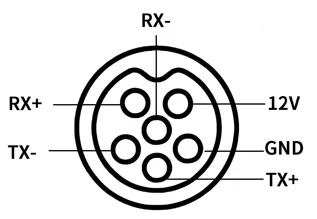

设备端网络输入口（LAN）

<hr>

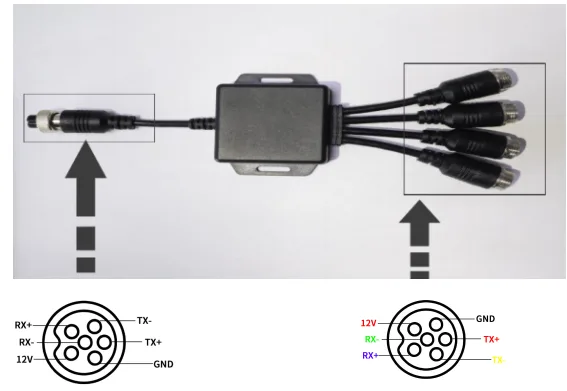

外设：网络HUB输入输出口

外设：网络HUB输入输出口

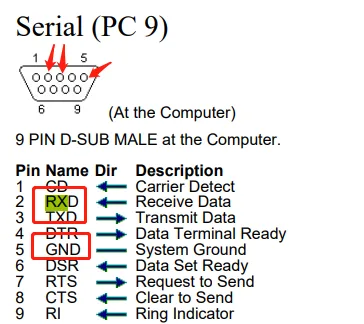

设备232调试口接线定义

设备232调试口接线定义

Note: Direction is DTE (Computer) relative DCE (Modem). Note: Do not connect SHIELD(1) to GND(7).

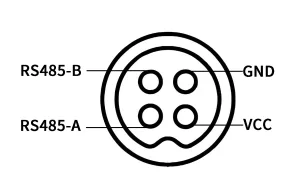

声光报警器4pin母头

声光报警器4pin母头
