安装清单

必要说明

UPS使用两种接线方式

1. ACC断开耗电瓶电 出货UPS输出和输入电源线已经做好对应航空头，输出直接插入MDVR设备供电口，输入口插入配套的航空头电源线，另一头三根正负极和ACC线接入车辆电瓶正负极和ACC线,接线参考接线图1 这种方式ACC关闭后UPS电池给MDVR供电，当耗到UPS电压低于电瓶电压 电瓶会开始给MDVR供电（并联原理），**注意这种方式会有耗尽电瓶电导致车辆无法启动风险，需要计算下MDVR功耗来配置ACC延时时长来避免，参考下面UPS充放电长计算方式 **

2. ACC断开不耗电瓶电 出货UPS输出和输入电源线已经做好对应航空头，输出直接插入MDVR设备供电口，输入口剪断航空头找到正负极和ACC线把 正极和ACC接入电瓶ACC线，不用接电瓶正极，负极接负极，参考接线图2和UPS航空头定义 这种方式ACC关闭后UPS电池给MDVR供电直到耗尽，不会耗电瓶电。

UPS充放电长计算方式

放电： UPS瓦时（wh）➗MDVR瓦时(wh)=放电时长（MDVR供电时长） 举例： 这款UPS电池的容量为44wh，当M32HV MDVR最大功耗是18wh，UPS能供电时长是：44Wh/18Wh=2.44h 延申： 能量(WH)=电流(A)×电压(V)×时间(h) 充电： 按限定1.5A进行充电,不考虑同时给MDVR供电情况下（需要计算就减去给MDVR供电电流，这只是粗略计算大概值，实际要受电流抵消、方向 波动等一些因素影响） 充电时间（h） = 电池容量（Ah） / 充电电流（A） 即充电时长为2=3Ah➗1.5A，考虑实际充电是曲线形到涓流充电完全充满大概时长≤ 2.5h

UPS输入输出充放电切换说明

电瓶给UPS输入低于9V，切换UPS给MDVR供电，供电电压：12-16.5V 电瓶给UPS输入高于9V，切换电瓶给MDVR供电，供电电压随电瓶输入大小，同时给UPS充电。

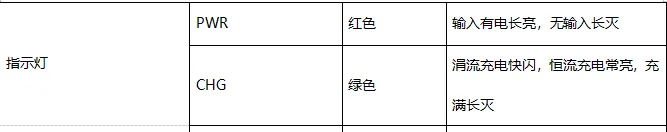

UPS LED灯状态说明

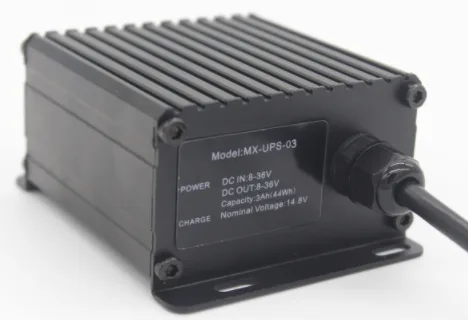

实物图：

MX-UPS-02

操作步骤

一、接线

1. ACC断开耗电瓶电

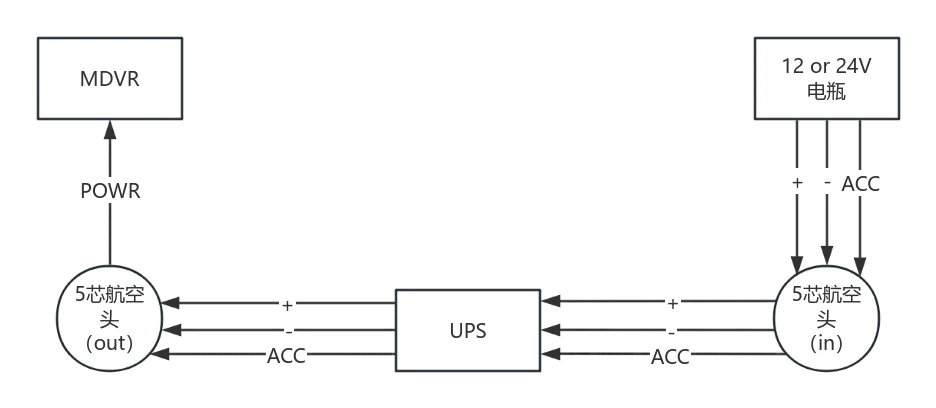

接线图1

2. ACC断开不耗电瓶电

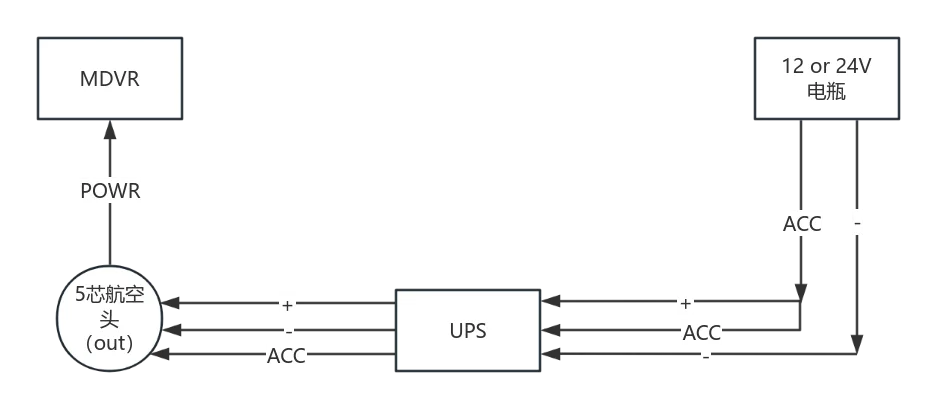

接线图2

• UPS航空头定义 航空公

引脚定义：

航空母头

引脚定义：

二、测试

当接好线车辆启动状态下，钥匙拔到ACC挡断开ACC连接，查看MDVR是否显示ACC断开并进入关机倒计时，这个时候UPS开始工作。
