安装清单
| 名称 | 数量 | 名称 | 数量 |
|---|---|---|---|
| MDVR AI设备 | 1 | MDVR 485 IO线束 | 1 |
| 遥控器 | 1 | 显示屏 | 1 |
| 声光报警器 | 1 | 常用接线工具 | n |
必要说明
声光报警器是在MDVR AI设备触发BSD报警联动使用，所以设备本身要支持AI BSD功能和配置相关参数来触发报警。
出货一般会把MDVR 485 IO线束做好航空头直接插入使用，如果没有需要拆线对接设备和报警器的4根串口线使用，详情参考航空头针脚详细定义
目前出货有两款四种型号，区分中文和英文提示音在下单选型时要区分语言版本，详情如下： MX-SL-02-CH : A型号，中文 MX-SL-02-EN : A型号，英文 MX-SL-CH-B-003 : B型号，中文 MX-SL-EN-B-003 : B型号，英文
这里以MX-SL-CH-B-003声光报警器为例，设备菜单配置参数都一致，详情见下面“型号对应配置参数表”。 型号对应配置参数表
| 型号 | 串口索引 | 串口功能 | 协议类型 | 波特率 |
|---|---|---|---|---|
| MMX-SL-CH-B-003 | RS485 | AlarmOut | 默认 | 默认 |
实物图：
MX-SL-CH-B-003，MX-SL-EN-B-003
操作步骤

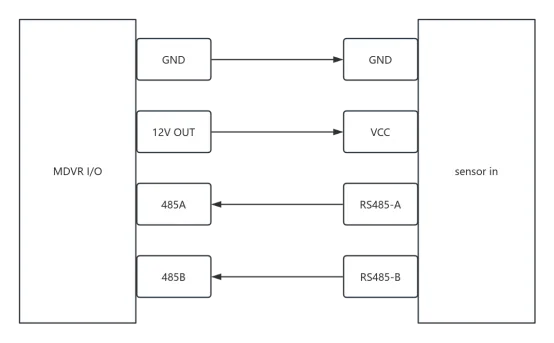

一、接线

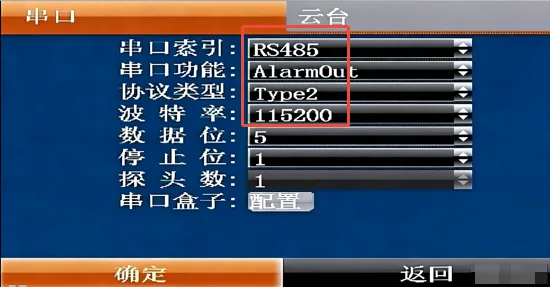

二、设备菜单配置
遥控进入菜单>>设置>>串口设置>>串口,串口索引配置RS485、串口功能AlarmOut，确认保存重启设备生效。
三、报警器测试
重启后触发任意一项BSD报警即可联动声光报警器发出声音和灯光报警,AI BSD报警功能开启使用参考主动安全AI本地遥控配置
