使用说明：

用于道路运输车辆卫星定位系统监管/监控平台之间的数据交换； 即企业平台和上级平台（政府平台/省平台/市平台等）的数据交换；

相关信息：

上级平台提供：上级平台IP、端口、接入码、登录账号、密码、加密参数（M1、IA1、IC1）； 企业平台提供：转发插件（【libgpstran_jt809V2.dll】、【libgpstran_jt809V2.ini】）； 链路：

主链路： 在上下级平台之间采用两条基于TCP 协议的虚拟通道，其中，因下级平台作为TCP 客户端连接上级平台的TCP 服务端成功后而构建的上行单向虚拟通道。 企业平台>>>上级平台 通信的链路；

从链路： 在上下级平台之间采用两条基于TCP 协议的虚拟通道，其中，因上级平台作为TCP 客户端连接下级平台的TCP 服务端成功后而构建的下行单向虚拟通道。 企业平台<<<上级平台 通信的链路；

操作说明：

  • 1、修改日志级别；
  • 2、获取转发插件；
  • 3、配置转发插件；
  • 4、重启网关；
  • 5、查找日志；
  • 6、查看连接状态；
  • 7、日志中常见字段解析；
  • 8、常见问题；

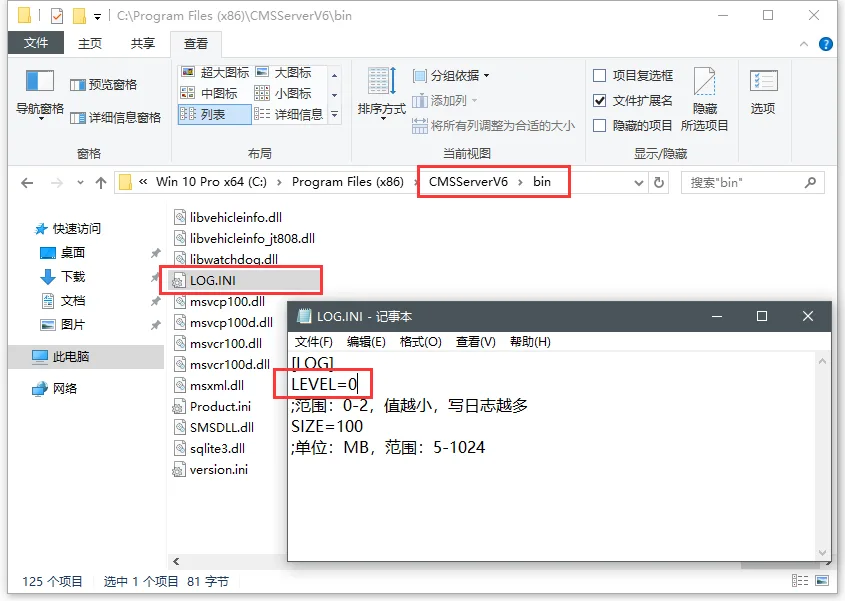

  1. 修改日志级别； 路径：【CMSServerV6\bin\LOG.INI】 系统日志级别默认为1；LEVEL的值越小，写日志越多；这里把值改为0，保存；

操作说明：

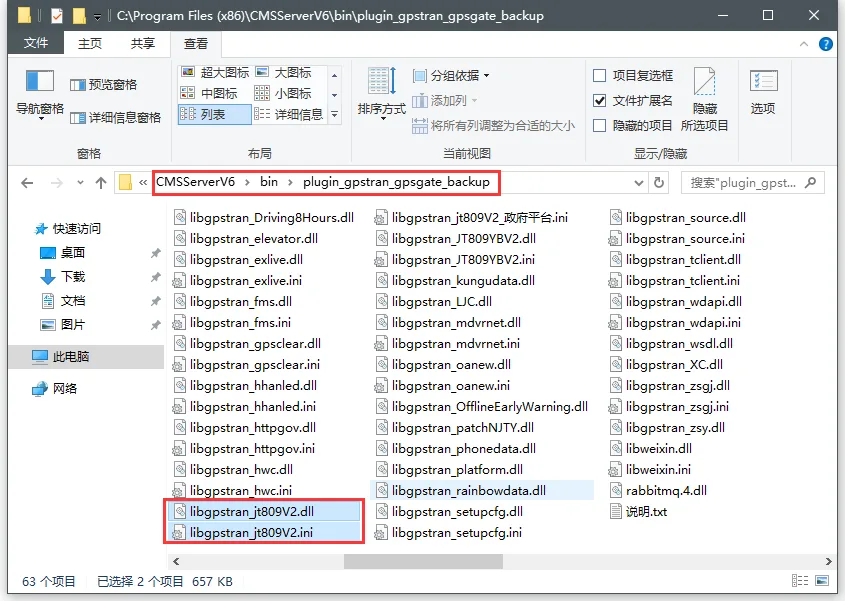

  1. 获取转发插件； 路径：【CMSServerV6\bin\plugin_gpstran_gpsgate_backup】

操作说明：

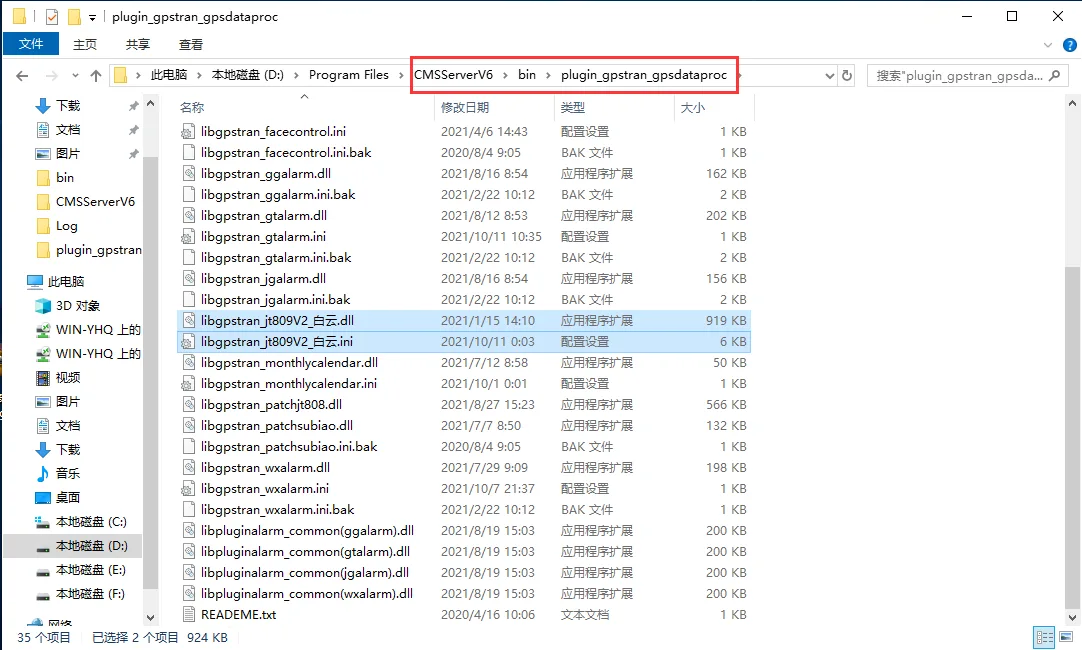

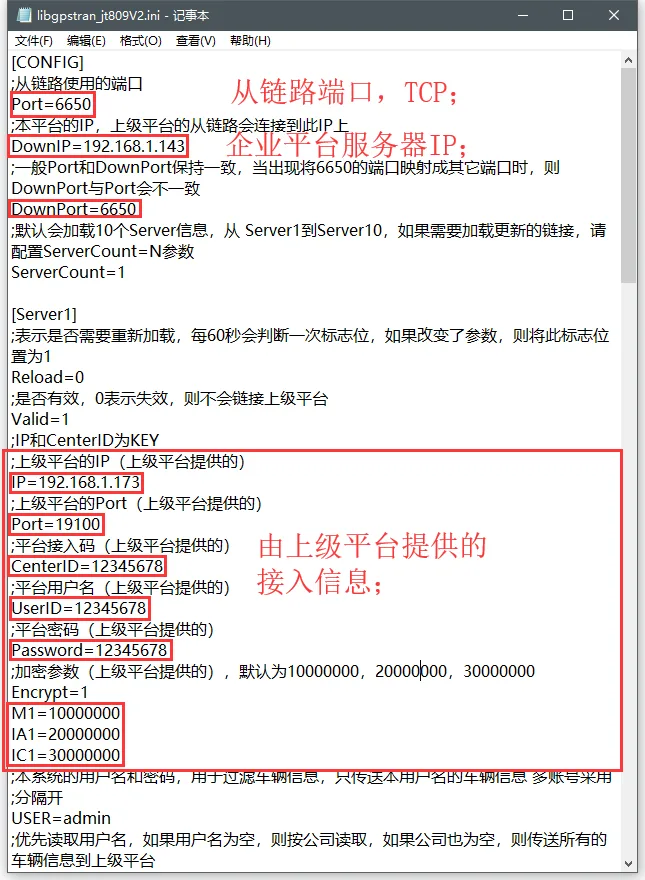

  1. 配置转发插件； 路径：【CMSServerV6\bin\plugin_gpstran_gpsdataproc】 将步骤2获取的插件拷贝到【plugin_gpstran_gpsdataproc】目录下； -默认按2011协议转发，要按2019协议则加上VERSION=1 然后将上级平台提供的接入参数配置到ini文件对应的配置项里面；

操作说明： 操作说明：

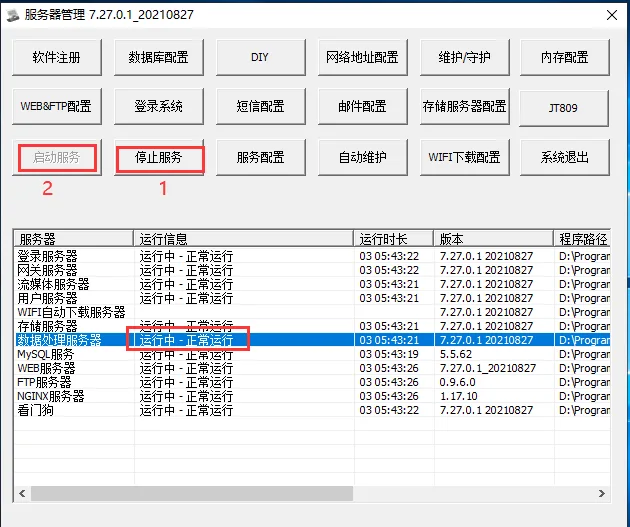

  1. 重启数据处理服务器； 操作说明：

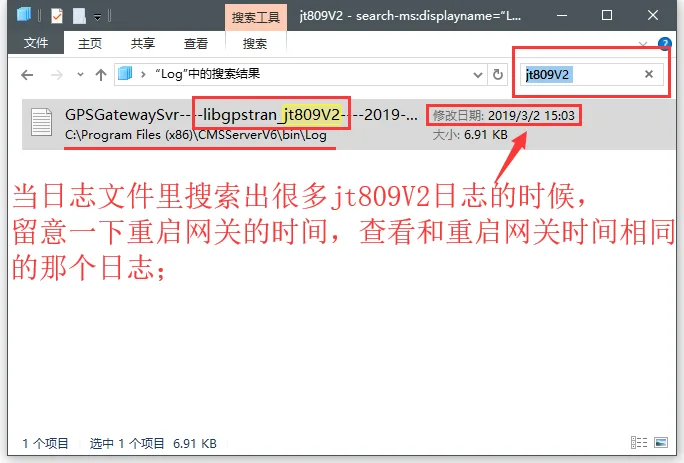

  2. 查找日志； 路径：【CMSServerV6\bin\Logs】 在该路径下搜索jt809V2（重启网关，转发插件生效后，会在【Logs】文件夹生成包含改插件名相关的日志）；

操作说明：

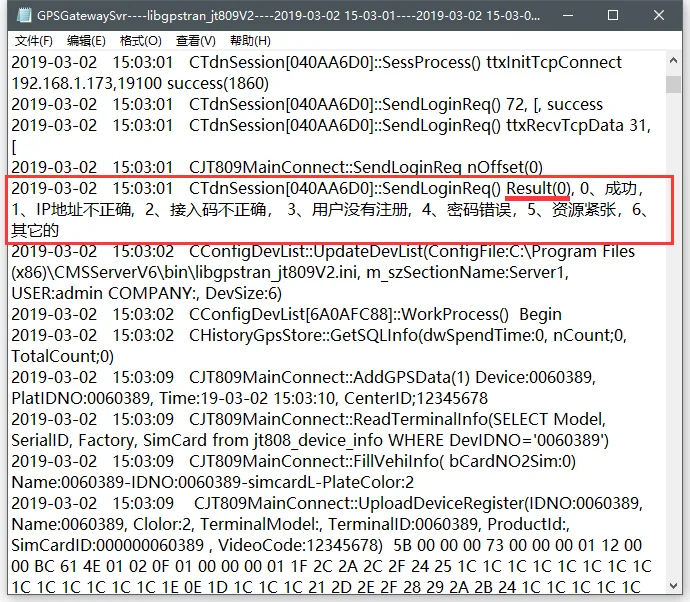

  1. 查看连接状态； 打开步骤5中找到的日志文件，查看主链路连接 Result 的值，如果是0，则表示和上级平台连接成功； 注意：Result返回值是上级平台发给企业平台的 如果Result返回值是16；14直接参考日志文件里面对应的错误注释去检查；5（资源紧张）通常情况下指的是加密，如果上级平台没有加密要求的话，配置Encrypt=0即可；6（其他）则直接咨询一下对应的上级平台 之后可以找上级平台确认一下，企业平台的连接状态；

操作说明：

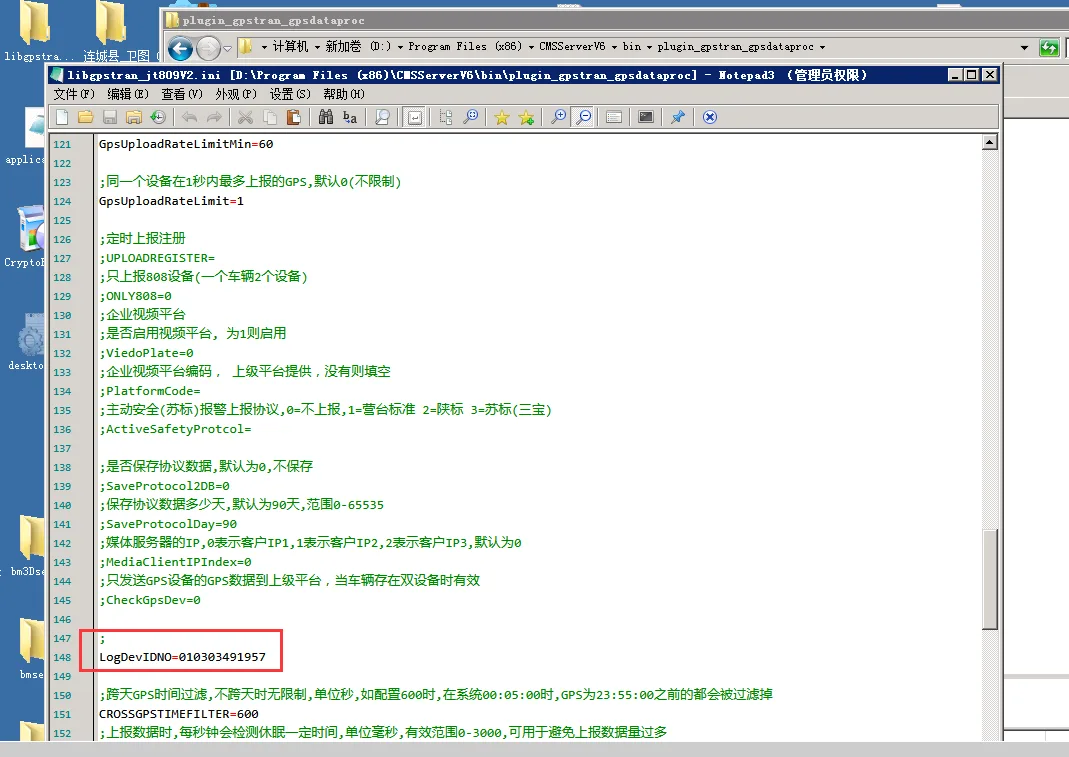

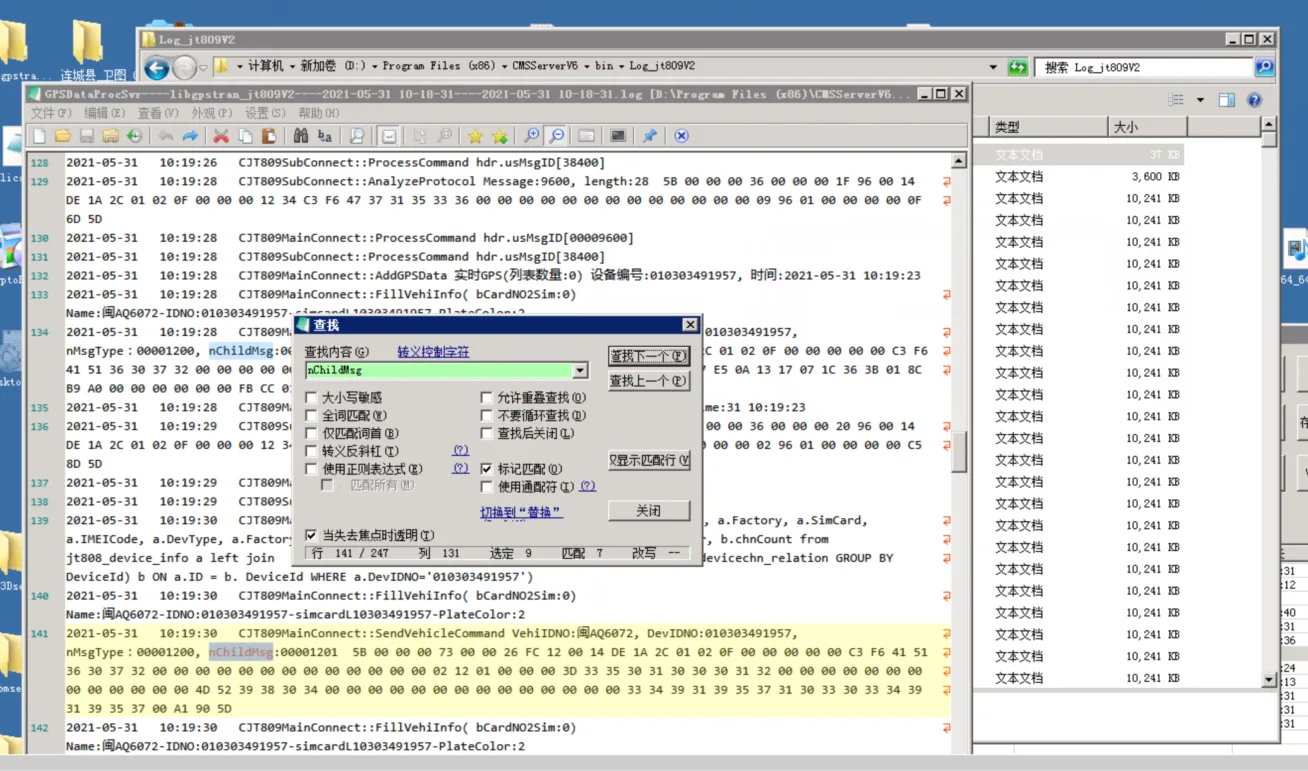

  1. 日志中常字段解析； Code1、Code2 时效口令； UploadDeviceRegister 说明车辆注册信息已经转发成功； 如果找不到UploadDeviceRegister，就搜索nChildMsg:00001201这一条（较新版本的jt809插件只有nChildMsg:00001201这条指令，不生成UploadDeviceRegister） 注意：由于jt809日志生成的数据量太大，所以需要事先配置一下设备号，以进行日志的过滤生成；只有配置了对应设备号，才能查询到nChildMsg:00001201指令！！

操作说明： 操作说明：

CCtrlTaskRealVideoStartUp 上级平台视频请求指令； CCtrlTaskRealVideoStartUp::DoRetTaskCB 平台发送视频指令；

  1. 常见问题；

  2. 指定部分车辆转发，另一部分车辆不转发； 打开【bin】目录下的【libgpstran_jt809V2.ini】配置文件，找到“USER=”， 值配的什么用户，就转发该用户下的车辆信息； 多个用户，用英文输入法下的分号“;”隔开； 例如：USER=BruceLee;test;test02

  3. 如何启用809视频转发功能； 打开【bin】目录下的【libgpstran_jt809V2.ini】配置文件，找到“;ViedoPlate=0”， 将前面的注释符“;”去掉，把值改为1；

  4. 车辆信息有转发，但是在上级平台不上线； 检查平台的车辆信息（设备号、车牌号、车牌颜色）和上级平台录入的是否一致；

  5. 【libgpstran_jt809V2.ini】中的相关参数修改了，但是不生效； 配置文件中的参数修改、保存后，需要重启网关服务器； 或者将配置文件中“Reload=0”的值，改为1，保存；

  6. 809视频默认转发子码流，转发主码流：CMSServerV6\GPSMediaSvr.ini里面增加 [1078CONFIG] STREAMTYPE=0 重启下流媒体服务器

  7. 过滤通过809协议上传给政府平台的报警 在ini配置插件中增加以下配置： ISALARMFILTER为1只发送配置的报警， 为2过滤配置的报警，49;306为报警类型编号 ISALARMFILTER=2 ALARMTYPEFILTER=49;306

  8. 转发抓拍图片配置 UploadSnapshotImage=1

  9. 车辆注册里面的各字段对应 1201 PLATFORM_ID 平台ID PRODUCER_ID 车载终端厂商唯一编码 设备管理->设备信息->其他信息->产品厂家 TERMINAL_MODEL_TYPE 车载终端型号 设备管理->设备信息->其他信息->产品型号 TERMINAL_ID 7 BYTES 车载终端编号 设备管理->设备信息->基本信息->设备序列号 (为空填设备号) TERMINAL_SIMCODE 车载终端 SIM 卡电话号码 设备管理->设备信息->基本信息->SIM卡号 (为空填设备号)
