摄像头

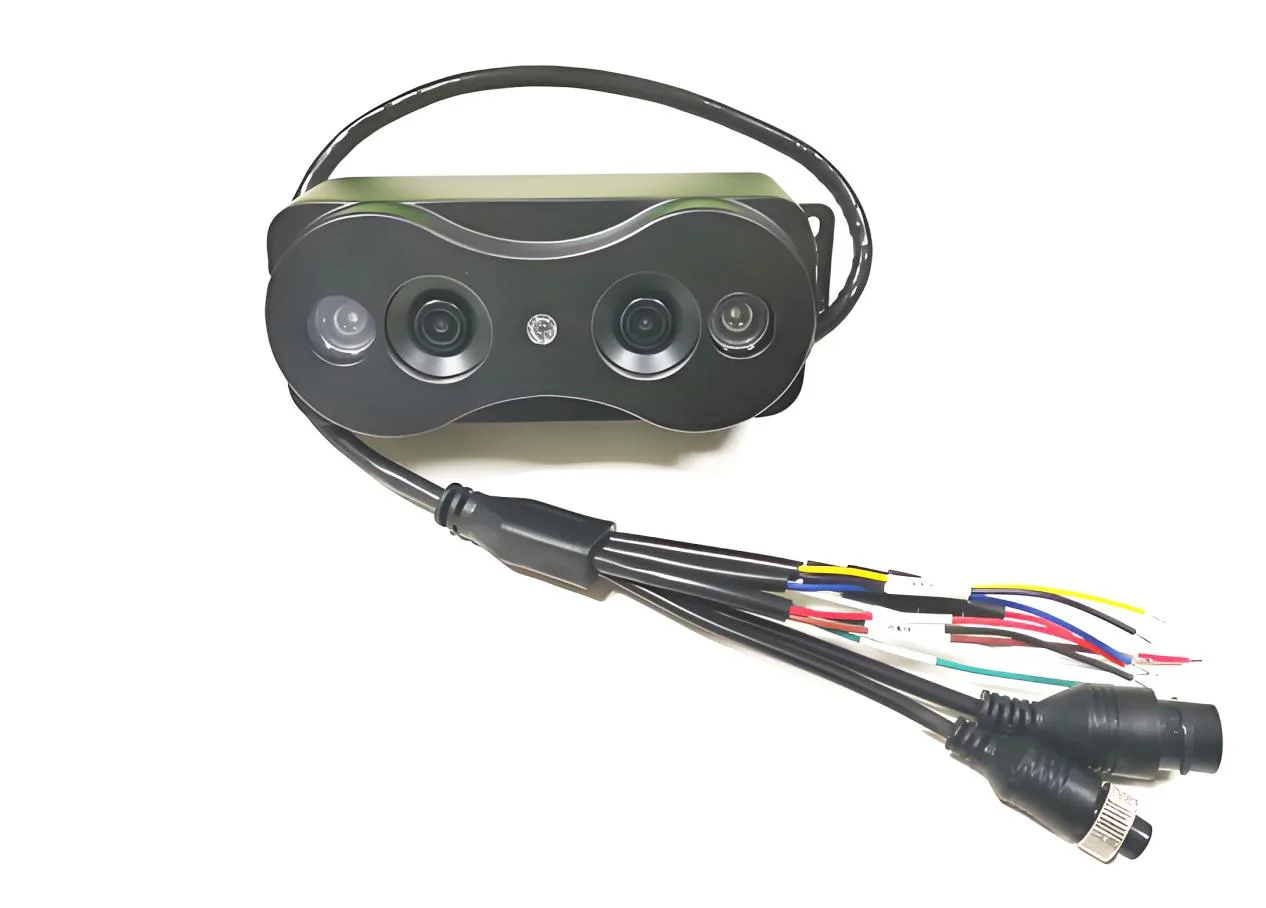

M22
型号 M22-NNNN
双目客流统计一体机，内置Linux系统独立完成客流分析，统计精确率＞95%；支持OSD客流信息图像叠加与超员报警，RS485对接MDVR，宽压8~36V直接取用车载电源。
关键参数
| 图像传感器 | 1/3" CMOS |
|---|---|
| 分辨率 | D1（960×576像素） |
| 压缩格式 | H.264 |
| 统计精确率 | ＞95% |
| 通讯接口 | RS485×1，RJ45×1 |
| 报警 | 视频丢失/遮挡，超员报警 |
| 电源 | DC8~36V，功耗＜4W |
| 工作温度 | -20~70℃ |
完整规格书
系统参数
项目 | 设备参数 | 说明 |
内核系统 | Linux | |
系统 | 操作语言 | 中文 英文 西班牙文 （其他可定制） |
操作界面 | C/S操作配置方式 | |
操作模式 | 遥控器，电脑客户端，web |
视频参数
项目 | 设备参数 | 性能指标 |
图像传感器 | 1/3cmos | |
图像及视频 | 视频制式 | PAL、NTSC制式（可选） |
水平清晰度 | 700 TV Lines | |
预览功能 | 单路，2画面拼接； | |
视频输出 | 1路视频输出 (CVBS) | |
OSD | 时间，日期，客流信息等信息图像叠加 | |
压缩格式 | H.264 | |
镜头参数 | 960*576像素，2.8mm（2.8mm/3.6mm/4mm/6mm可选） | |
分辨率 | D1 |
报警参数
项目 | 设备参数 | 说明 |
报警 | 输入 | 2个报警IO输入，可配置1V以下低电平报警或4V以上高电平报警 |
功能报警 | 视频丢失，视频遮挡，超员报警 |
+
通讯接口
项目 | 设备参数 | 性能指标 |
通信接口 | RS485接口 | 1个RS485接口，支持协议对接和协议定制开发 |
RJ45 | 1个RJ45接口，可用于测试、对拷、设置、记录、升级、传输等 |
电气参数
项目 | 设备参数 | 性能指标 | |
电源及功耗 | 电源输入 | 8V～36V，使用前请确保车载电源在此范围内，长期超过36V，将烧坏机器 | |
开关机 | 支持ACC开机，延迟关机 | ||
ACC （车钥匙信号） | ≤4V | 关机 | |
≥5V | 开机 | ||
输出电压 | |||
功耗 | 正常工作状态＜4W | ||
其他参数
项目 | 设备参数 | 性能指标 | |
工作环境 | 温度 | -20℃~70℃ | |
湿度 | 10%~90%（不冷凝） | ||
散热 | 无主动散热，采用被动结构式散热 | ||
尺寸 | 133X50X59.65mm （不包括安装支架） | ||
整机重量 | 约0.45KG | ||
统计精确率 | ＞95% | ||

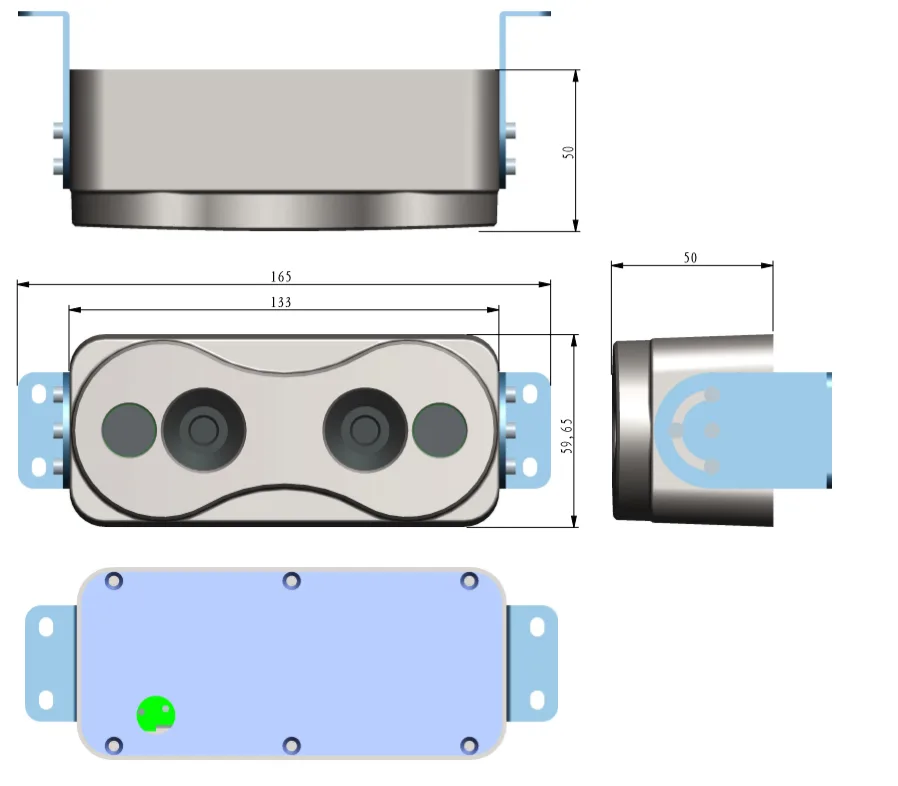

规格尺寸
