外置 UPS 电源（加长版）
型号 MX-UPS-07-V1.0

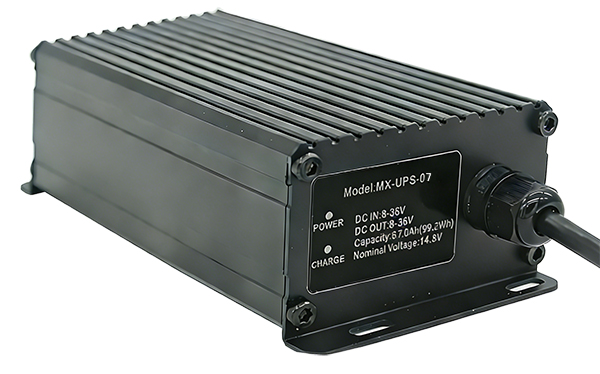

标准加长版车载 UPS，与标准版同系列铝合金密封外壳（IP66）、同规格输入输出。电池容量 6700mAh（99.2Wh），尺寸 140.2×48×79mm、约 1400g，12V/1.5A 负载下约可续航 5.51 小时，适合需要更长断电续航的车载监控场景。
关键参数
| 产品型号 | MX-UPS-07（6700mAh 标准加长版） |
|---|---|
| 电池容量 | 6700mAh / 99.2Wh |
| 电源输入 | DC 8-36V（10-19V 升压充电 92%，19-36V 降压充电 96%，自动切换） |
| 电池类型 | 18650 锂电池组，额定 14.8V（4×3.70V） |
| 充电 / 放电电压 | 充电结束 16.8V / 放电截止 11V |
| 充电电流 | 2A |
| 最大输出电流 | 7A |
| 防水等级 | IP66（密封铝合金外壳） |
完整规格书
MX-UPS-07 规格参数
产品简介
是一种用在车辆上的，利用蓄电池来产生车载（8-36V）电能的变换装置。主要用于在特殊情况下对车辆上的监控设备进行临时供电。
产品优势
- 密封外壳，防水防尘
- 车辆电源断电后可自行供电
- 配合主机可自行设定供电时间
核心参数
目录 | 参数 | 注释 | ||
材质 | 铝合金 | |||
电源输入 | 8---36V | |||
电池参数 | 18650锂电池组 | |||
电池容量 | 6700mAh | |||
电池额定电压 | 14.8V | 4*3.70V | ||
充电结束电压 | 16.8V | 4*4.20V | ||
放电截止电压 | 11V | 4*2.75V | ||
充电电流 | 2A | |||
充电时间 | ＜4h | |||
最大输出电流 | 7A | |||

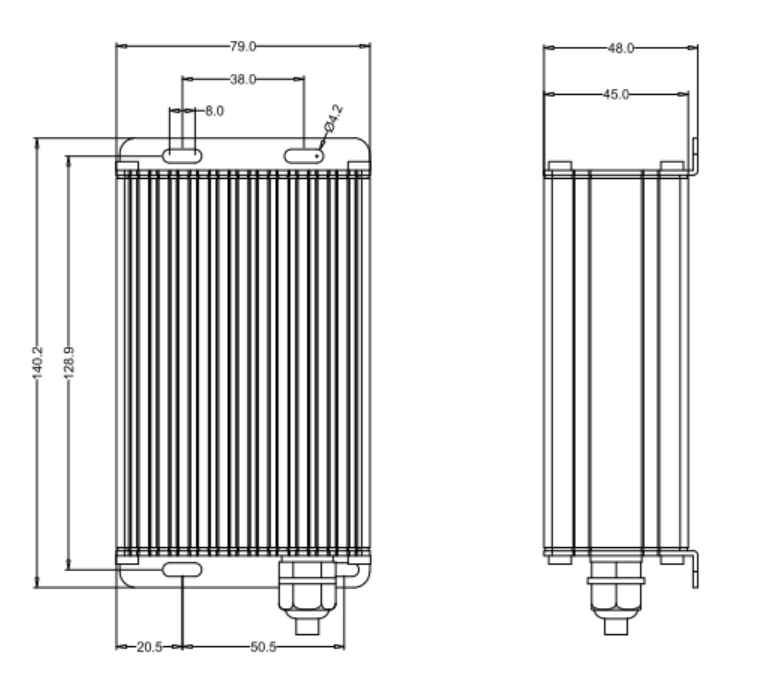

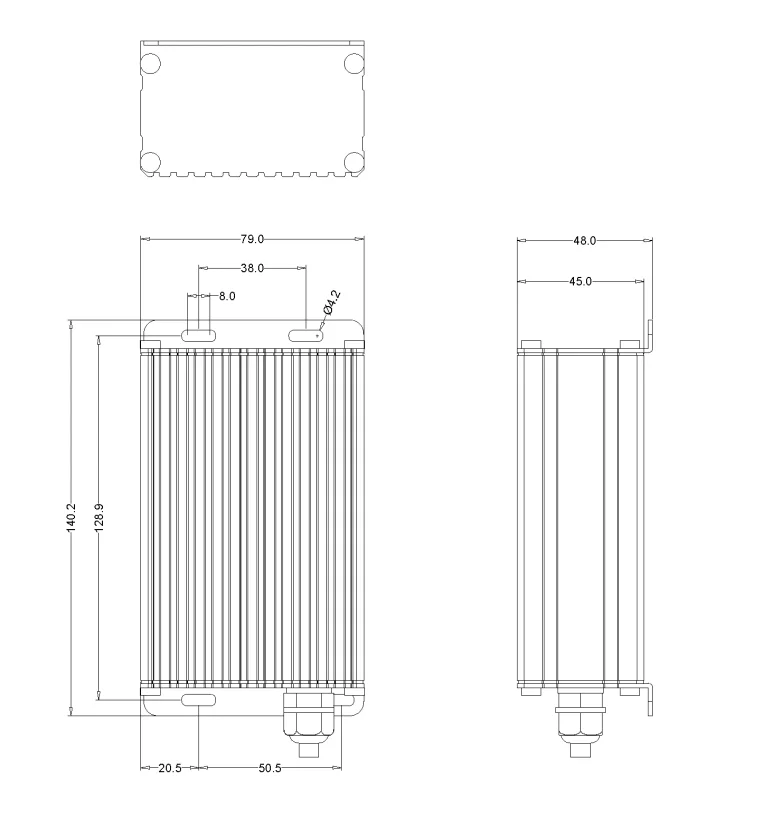

尺寸 | 79x48x140.2mm | |||
重量 | About 1400g | |||
防水等级 | IP66 | |||
工作环境温度 | 充电 | 0~45℃ | 注意：不要将设备安装在热源附近 | |
放电 | -20~50℃ | |||
存储 | -20~45℃ | |||
指示灯 | PWR | 红色 | 输入有电长亮，无输入长灭 | |
CHG | 绿色 | 涓流充电快闪，恒流充电常亮，充满长灭 | ||
输入电压说明 | 输入10-19V | 升压充电 | 充电效率92%，自动切换 | |
输入19-36V | 降压充电 | 充电效率96%，自动切换 | ||
备注：输入线材尽量使用16号（1.3平方）线材 | ||||
输出电压说明 | 输入0-9V | 切换为电池电压，12-16.5V | 备注：输入低于9V，切换为电池供电。输入高于9V为输入供电 | |
输入9-36V | 输出随输入电压9-36V | |||
放电时长说明 | 电池功率99.2Wh。举例 MDVR设备12V供电，电流1.5A，功率为18Wh 99.2Wh/18Wh=5.51h | |||

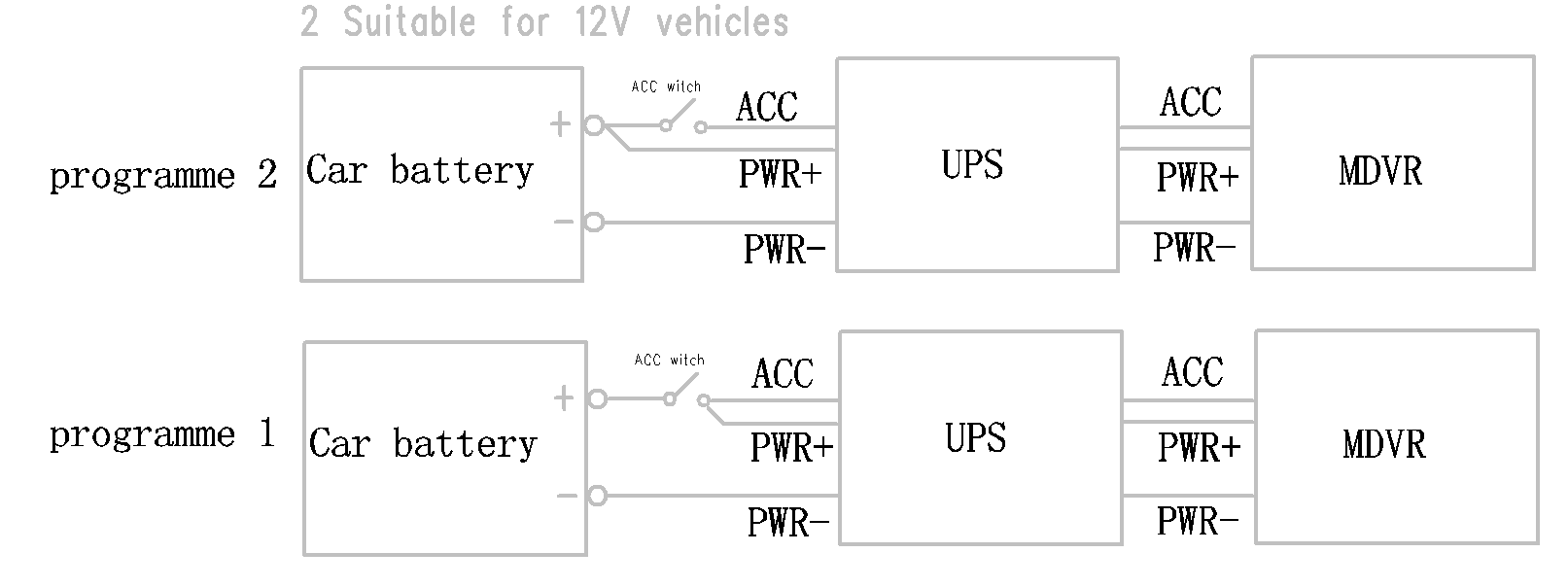

接线说明 | 方案1：输入PWR+与ACC接在一起，通过ACC点火开关控制。ACC开关关闭后，UPS切换为电池给外设供电。ACC打开后则汽车电平给外设供电，同时UPS开启给电池充电。（见下图） 方案2：输入PWR+和PWR-接汽车电瓶正负极，ACC接点火开关。ACC关闭后，会切换到UPS电池供电，直到UPS耗到电池电压低于汽车电瓶电压。（注意：该方案只适合12V车辆，并计算好电池充电时间和放电时间来设置ACC延时关机时间，来保证ACC关闭后不会使用到汽车电瓶的电）。（见下图） | |||
| ||||
线材颜色说明 | 输入线 | 红 | 电源输入正极 | |
黑 | 电源输入负极 | |||
黄 | ACC点火线 | |||
绿 | 悬空 | |||
输出线 | 红 | 悬空 | ||
黑 | 电源输入负极 | |||
黄 | ACC点火线 | |||
绿 | 电源输出正极 | |||
