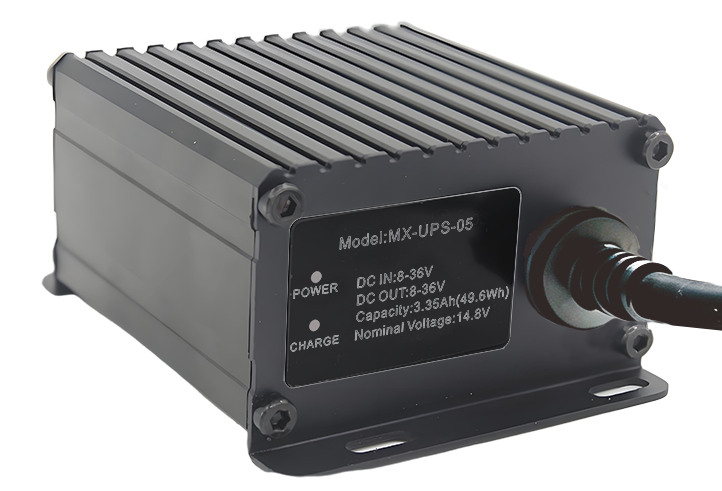

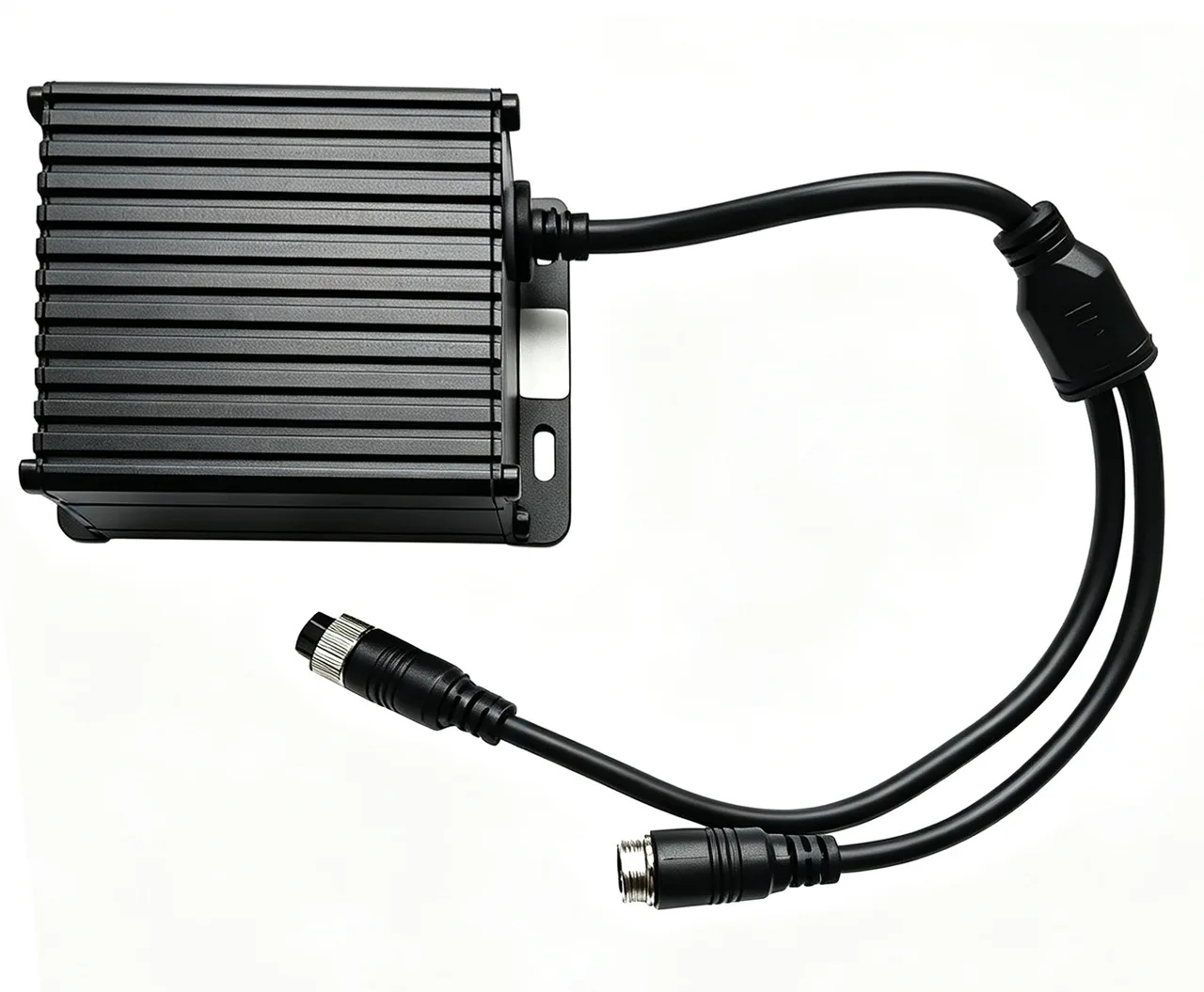

外置 UPS 电源（标准版）
型号 MX-UPS-05-V1.0
车载外置不间断电源，铝合金密封外壳达 IP66 防水防尘。输入 DC 8-36V 宽压，车辆断电后自动切换电池供电，配合主机可自行设定供电时长。标准版电池容量 3350mAh（49.6Wh），最大输出 7A，12V/1.5A 负载约可续航 2.76 小时；另有 2600/3000/6000/6700/15000mAh 容量档位与 5 种尾线接口可选。
关键参数
| 产品型号 | MX-UPS-05（3350mAh 标准版） |
|---|---|
| 电池容量 | 3350mAh / 49.6Wh（可选 2600mAh、15000mAh 等） |
| 电源输入 | DC 8-36V（10-19V 升压充电 92%，19-36V 降压充电 96%，自动切换） |
| 电池类型 | 18650 锂电池组，额定 14.8V（4×3.70V） |
| 充电 / 放电电压 | 充电结束 16.8V / 放电截止 11V |
| 充电电流 | 2A |
| 最大输出电流 | 7A |
| 防水等级 | IP66（密封铝合金外壳） |
完整规格书
UPS规格参数
产品简介
是一种用在车辆上的，利用蓄电池来产生车载（8-36V）电能的变换装置。主要用于在特殊情况下对车辆上的监控设备进行临时供电。
产品优势
- 密封外壳，防水防尘
- 车辆电源断电后可自行供电
- 配合主机可自行设定供电时间
核心参数
目录 | 参数 | 注释 | |||
材质 | 铝合金 | ||||
电源输入 | 8---36V | ||||
电池类型 | 18650锂电池组 | ||||
电池容量 | 标准版 | 3350mAh（电池功率49.6Wh） 6700mAh（标准加长版，电池功率99.2Wh） | |||
选配（参考电池容量说明） | 2600mAh、15000mAh等 | ||||
电池额定电压 | 14.8V | 选配版根据实际情况而定 | |||
充电结束电压 | 16.8V | ||||
放电截止电压 | 11V | ||||
充电电流 | 2A | ||||
充电时间 | ＜2h | 充电时间取决于电池容量版本，3350mAh 版本1.6h±10%，6700mAh版本3.5h±10%。 | |||
最大输出电流 | 7A | 选配版根据实际情况而定 | |||
尺寸 | 99.7x48x79mm ±2mm | 标准加长版：140.2x48x79mm ±2mm | |||
重量 | 标准版700g±10% | 标准加长版 1400g±10% | |||
防水等级 | IP66 | ||||
工作环境温度 | 充电 | 0~45℃ | 注意：不要将设备安装在热源附近 | ||
放电 | -20~60℃ | ||||
存储 | -20~50℃ | ||||
指示灯 | PWR | 红色 | 输入有电长亮，无输入长灭 | ||
CHG | 绿色 | 涓流充电快闪，恒流充电常亮，充满长灭 | |||
输入电压说明 | 输入10-19V | 升压充电 | 充电效率92%，自动切换 | ||
输入19-36V | 降压充电 | 充电效率96%，自动切换 | |||
备注：输入线材尽量使用16号（1.3平方）线材 | |||||
输出电压说明 | 输入0-9V | 切换为电池电压，12-16.5V | 备注：输入低于9V，切换为电池供电。输入高于9V为输入供电 | ||
输入9-36V | 输出随输入电压8-36V | ||||
放电时长说明 | 标准版电池功率49.6Wh。举例 MDVR设备12V供电，电流1.5A，功率为18Wh 49.6Wh/18Wh=2.76h | ||||

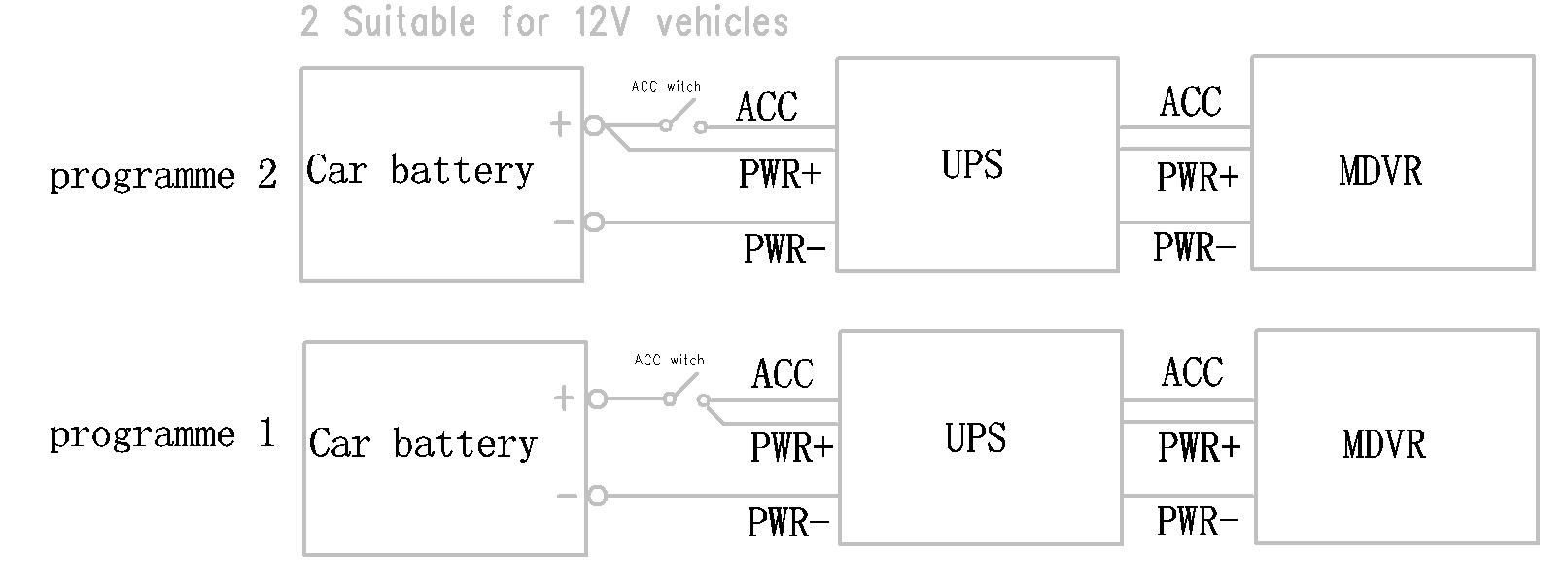

接线说明 | 方案1：输入PWR+与ACC接在一起，通过ACC点火开关控制。ACC开关关闭后，UPS切换为电池给外设供电。ACC打开后则汽车电平给外设供电，同时UPS开启给电池充电。（见下图） 方案2：输入PWR+和PWR-接汽车电瓶正负极，ACC接点火开关。ACC关闭后，会切换到UPS电池供电，直到UPS耗到电池电压低于汽车电瓶电压。（注意：该方案只适合12V车辆，并计算好电池充电时间和放电时间来设置ACC延时关机时间，来保证ACC关闭后不会使用到汽车电瓶的电）。（见下图） | ||||
 | |||||
设备线材颜色对应说明 | 输入线 | 红 | 电源输入正极 | ||
黑 | 电源输入负极 | ||||
黄 | ACC点火线 | ||||
绿 | 悬空 | ||||
输出线 | 红 | 悬空 | |||
黑 | 电源输入负极 | ||||
黄 | ACC点火线 | ||||
绿 | 电源输出正极 | ||||
产品型号对应电池容量、尾线定义说明

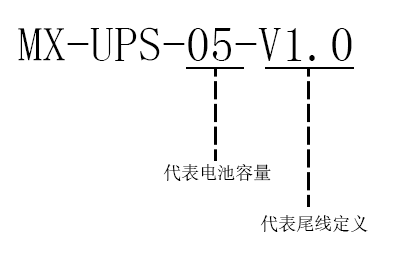

型号诠释：
目录 | 版本号 | 描述 | 版本 |
电池容量 | MX-UPS-03-VX.X | 3000mAH | 历史版本 |
MX-UPS-03-01-VX.X | 2600mAH | ||
MX-UPS-04-VX.X | 6000mAH | ||
MX-UPS-05-VX.X | 3350mAH | 标准版 | |
MX-UPS-06-VX.X | 15000mAH | 特制版 | |
MX-UPS-07-VX.X | 6700mAH | 标准加长版 |
目录 | 版本号 | 尾线数 | 描述 |

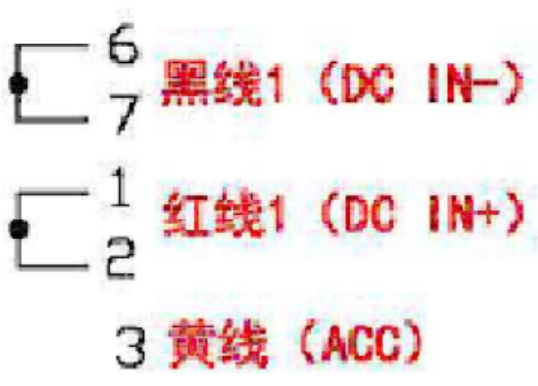

尾线定义 | MX-UPS-XX-V1.0 | 2 | 1号电源输入线长度150mm，接口为5芯航空头公头  |
2号电源输出线长度200mm，接口为5芯航空头母头  | |||

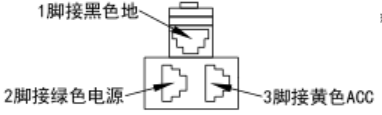

MX-UPS-XX-V2.0 | 2 | 1号电源输入线长度150mm，接口为6 PIN方口  | |
2号电源输出线长度200mm，接口为6 PIN方口  | |||

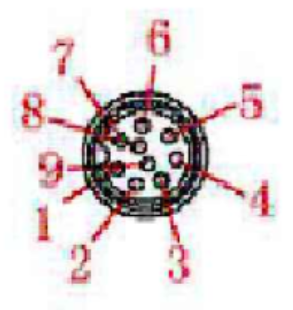

MX-UPS-XX-V3.0 | 2 | 1号电源输入线长度150mm，接口为9芯航空头公头   | |
2号电源输出线长度200mm，接口为9芯航空头母头   | |||
MX-UPS-XX-V4.0 | 2 | 1号电源输入线长度150mm，接口类型DJ7031-6.3-11  | |
2号电源输出线线长度200mm，接口类型DJ7031-6.3-21  | |||
MX-UPS-XX-V5.0 | 2 | 1号电源输入线长度150mm，接口类型DJ7031-6.3-21  | |
2号电源输出线线长度200mm，接口类型DJ7031-6.3-21  |
示例：MX-UPS-05-V1.0，对应电池容量3350mAh、尾线版本为5芯航空头的UPS
MX-UPS-05-V2.0，对应电池容量3350mAh、尾线版本为6pin方口的UPS
MX-UPS-07-V3.0，对应电池容量6700mAH、尾线版本为9芯航空头的UPS
备注：V4.0尾线版本可选配RS485：
RS485线线长度180mm,接口类型DJ7031-2.8-21

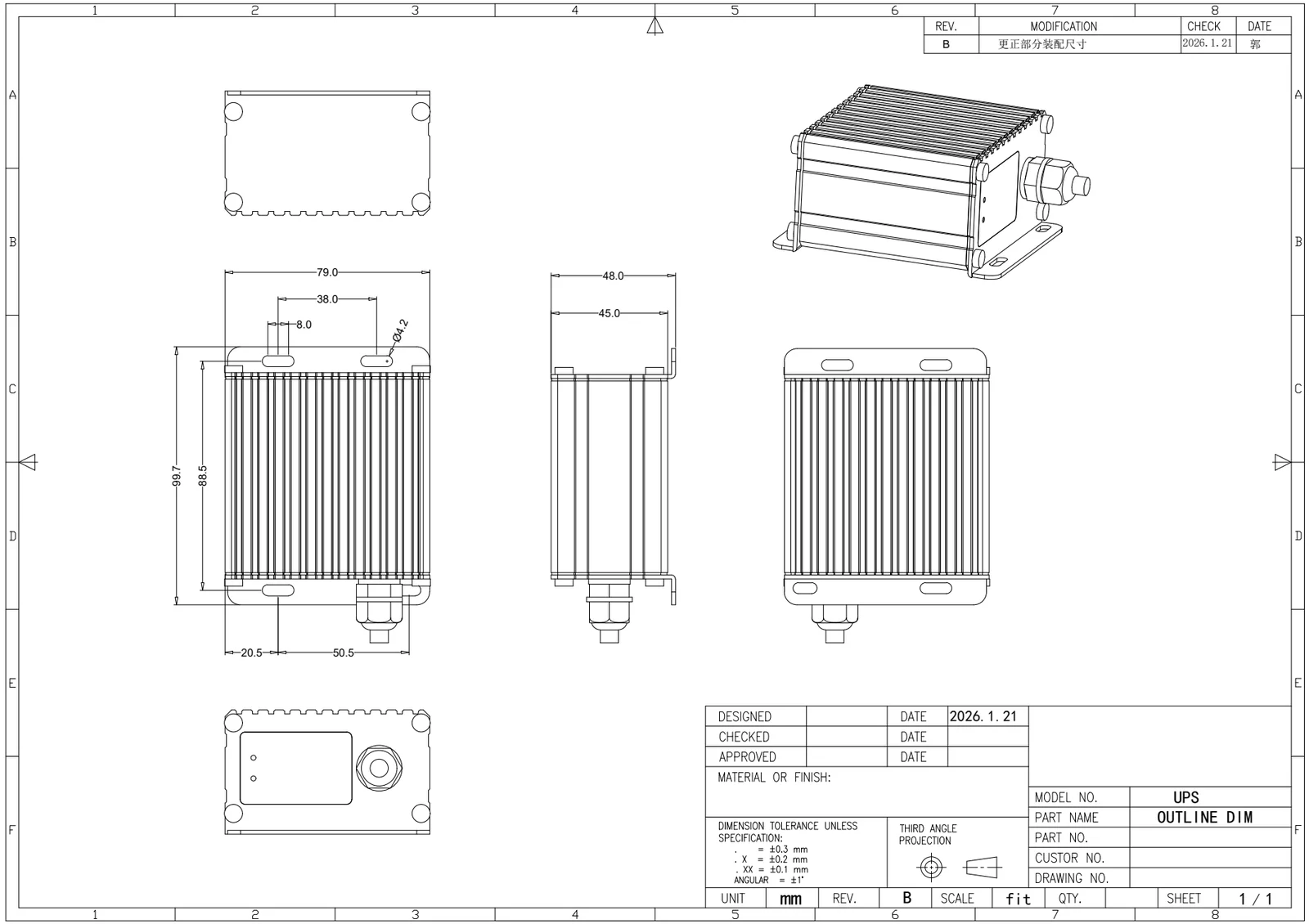

尺寸图

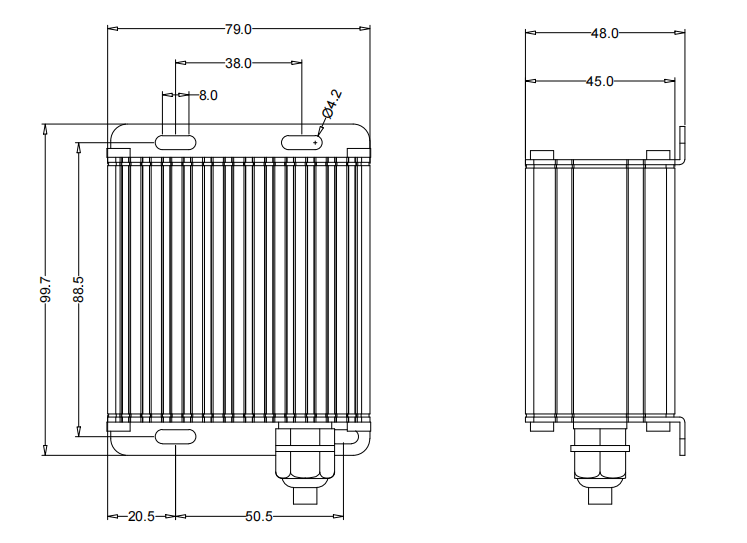

标准版

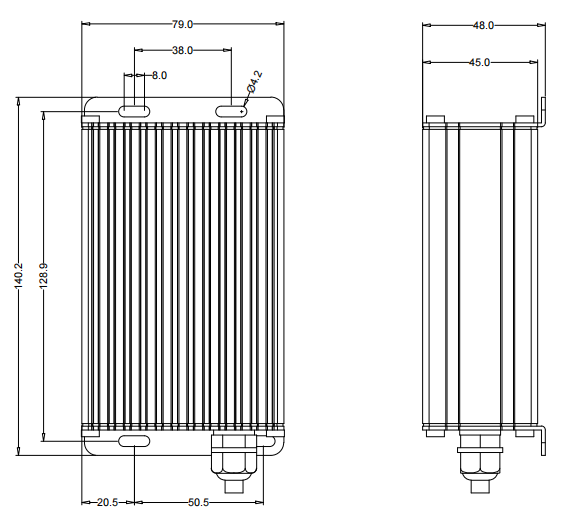

标准加长版
