LED面板

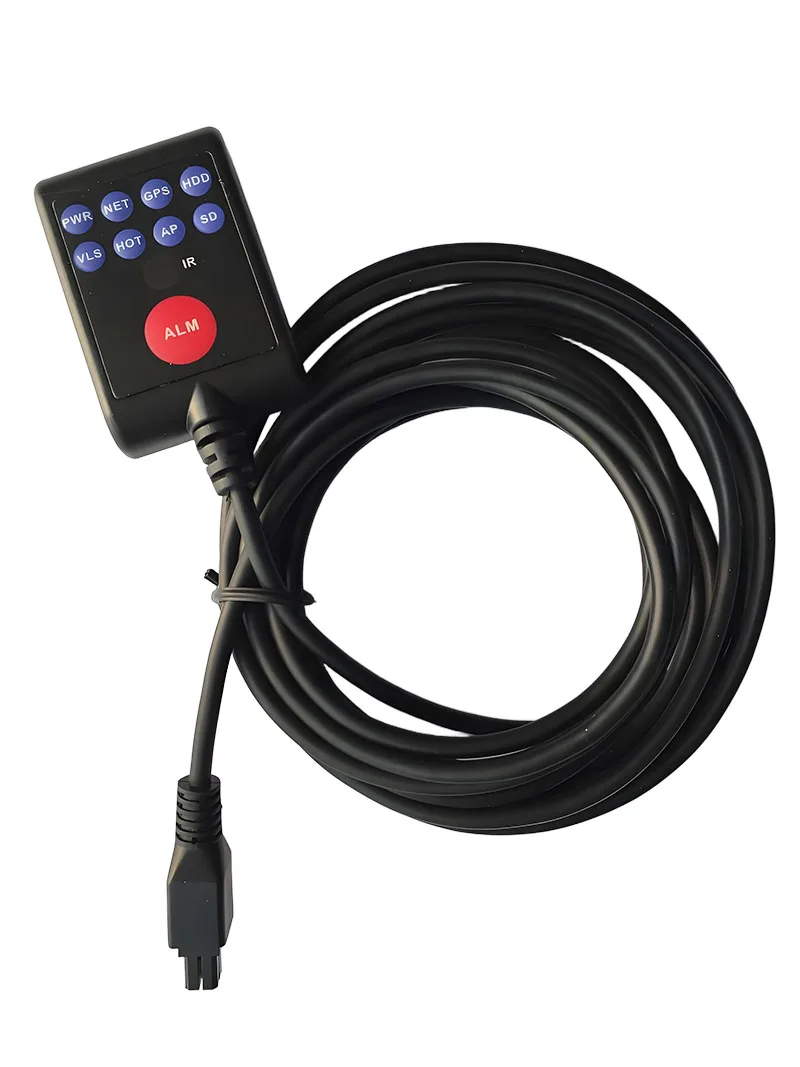

LED 面板

产品简介

可通过LED面板指示灯查看MDVR的状态，可接收遥控器信号遥控MDVR，适用于MDVR安装的位置较隐蔽，不方便查看状态和控制时使用；该设备还支持一键报警功能，按压面板上的红色ALM键即可向平台发起报警。

产品特点

• 自带LED面板显示
• 一键报警按键
• 可选配IR功能

按键功能

安装事宜

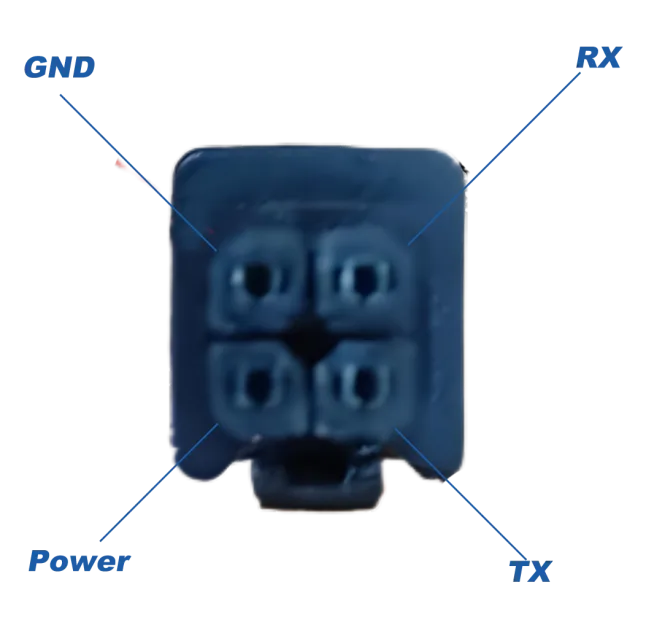

设备尾线接口定义

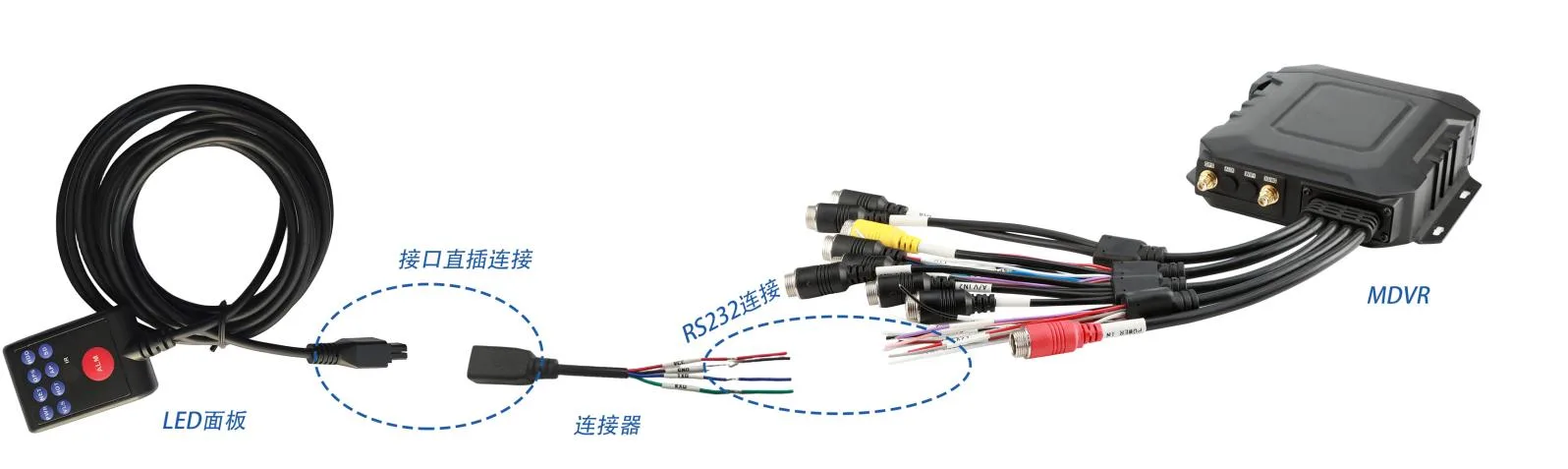

1. 选配连接器，设备先与连接器对接，连接器再对接MDVR的RS232（推荐）。

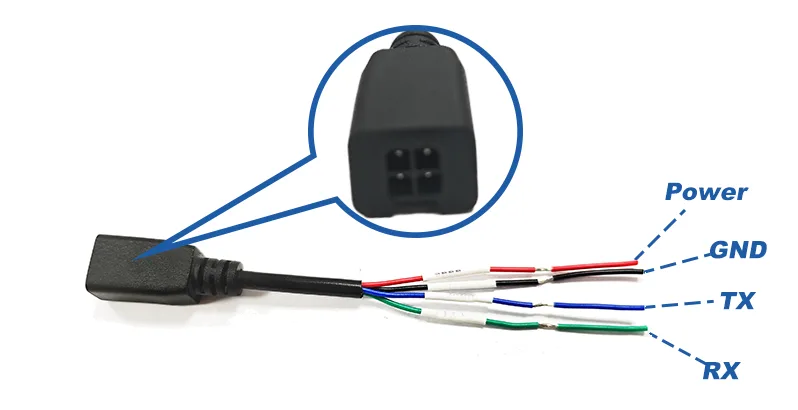

连接器接口及尾线

1. 自行剪线，根据设备尾线接口定义连接MDVR的RS232接口。
2. MDVR需要给设备提供12V电源，MDVR的TX接设备的RX、RX接设备的TX；

1. 在MDVR的【串口功能】菜单里，需要把RS232的串口功能更改为 LED panel 波特率为：9600，更改后保存并重启MDVR，即可正常使用。
