继电器
继电器是用于车辆的电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。常用于小电流控制大电流运作的自动开关系统。继电器在整个汽车设备的电路中起着自动调节、安全保护、转换电路等作用。
用于以下方案
货车/冷链 8 路方案
完整规格书

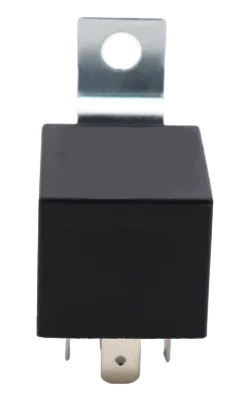

MX-RLY-12-40继电器
产品简介
继电器是用于车辆的电控制器件，是当输入量的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。常用于小电流控制大电流运作的自动开关系统。继电器在整个汽车设备的电路中起着自动调节、安全保护、转换电路等作用。
产品特点
- 40A触点切换能力
- 触点形式 1Z：一组转
- 已装配焊线使用方便
- 继电器脚位符合 ISO 7588 PART 1
核心参数
触电参数
触点材料 Contact Material | 银氧化锡铟 |
触点形式 Contact Forms | 12 转换 |
触点负载 Contact Load | NO: 40A/14VDC |
接触电阻 Contact Resistance | 50m 2 |
最大转换电流 Max.Switching Current | 150A ON, 40A OFF |
电气寿命 Electrical Life | 1*10⁵ |
机械寿命 Mechanical Life | 1*10⁶ |
线圈参数
额定电压 Nominal Volt ( VDC ) | 线圈电阻 Coil Res. X(1±10%)Ω | 并联电阻 Shunt Res. X(1±10%)Ω | 吸合电压 Pull-in Volt. ( VDC ) | 释放电压 Release Volt. ( VDC ) | 最大过载电压 Max Applicable Volt. ( VDC ) |
12V | 80 | 8 | 1.2 | 20.2(23 ℃)15.7(85℃) |

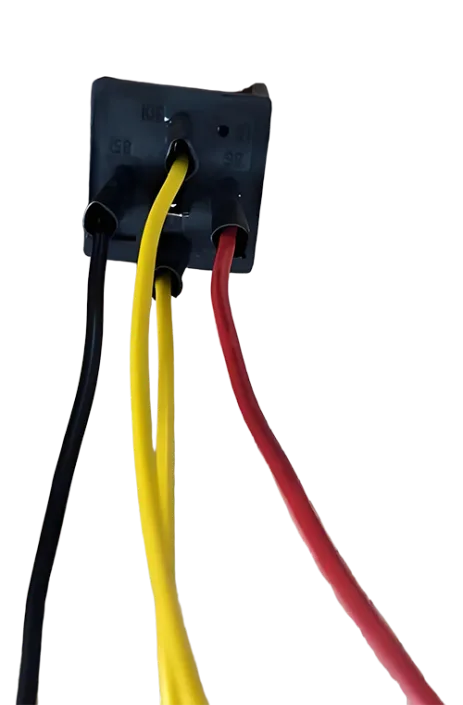

线束参数
86 红线
85 黑线
30 87 黄线
线规：UL1007 #18AWG
线长： 20cm
线尾：10MM 留胶
焊接处套热缩

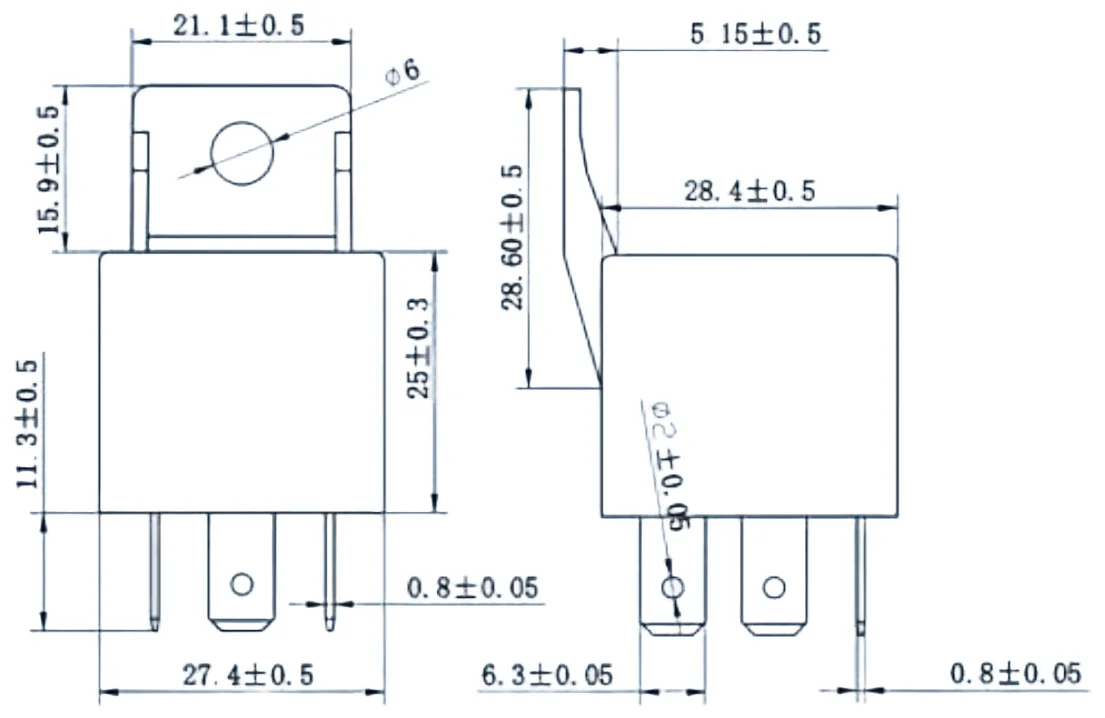

产品尺寸
